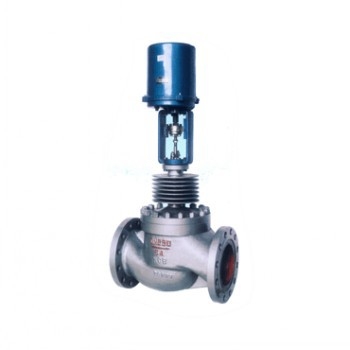

ZDLP電子式電動單座、套筒調節閥

ZDLP、ZDLM型電子式電動單座、套筒調節閥、接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。    本系列產品公稱通徑由20至300mm，公稱壓力有1.6、4.0、6.4MPa,接受信號為0～10mA.DC或4～20mA.DC,使用溫度范圍由-40℃～450℃。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合；電動套筒調節閥適用于壓差較大且泄漏量較大的場合。 主要零件材料   閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti   閥   芯：1Cr18Ni9Ti、司鈦萊合金堆焊、增強聚四氟乙烯   填   料：聚四氟乙烯、柔性石墨、不銹鋼波紋管   推桿、襯套：2Cr13   墊   片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片 主要技術參數

公稱通徑DN （mm） （閥座直徑dn） 20 25 32 40 50 65 80 100 125 150 200 250 300 (10) (12) (15) (20) 額定流量 系數Kv 直線 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760 等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600  額定行程L（mm） 10 16 25 40 60 100 公稱壓力PN（MPa） 1.6、4.0、6.4  固有流量特性 直線、等百分比  固有可調比R 50：1 允許 泄漏量 單座 硬密封：Ⅳ級、軟密封：Ⅵ級 套筒 硬密封：Ⅱ級、軟密封：Ⅵ級  工作溫度t（℃） -20～200、-40～250、-40～450、-60～450  信號范圍（mA.DC) 0～10、4～20  電源電壓 220V、50Hz  作用方式 故障時：全關、全開、自鎖位

注：*本產品性能指標貫徹GB/T4213—92。
