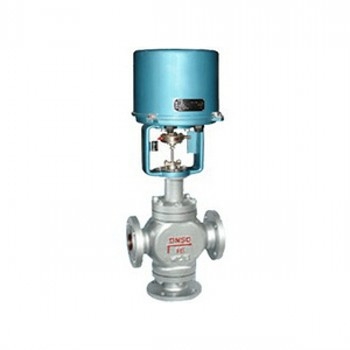

ZAZP電動直通單、雙座調節閥

 ZAZP、ZAZN型電動直通單、雙座調節閥是DKZ型電動單元組合儀表中的招行單元，它是生產過程自動調節系統中的重要環節之一。它以電源為動力接受統一的指標信號0～10或4～20mA.DC，將此轉為與輸入信號相對應的上焉位移，自動地操縱閥門，改變閥門的開啟程度，從而達到對工業介質流量、壓力、溫度和液位等參數的自動調節。因而廣泛應用于化工、石油、冶金、電站和輕紡等工業生產過程的自動調節和遠程控制。
   本系列產品有標準型、波紋管密封型、夾套保溫等多種品種。產品公稱壓力等級有PN16、40、64；公稱通徑范圍DN20～400。

主要零件材料

  閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
  閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
  填   料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
  墊   片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
  閥桿、推桿：2Cr13、1Cr18Ni9Ti
  襯   套：2Cr13

主要技術參數

公稱通徑D(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300	400
額定流量系數kv	單座	5	8	12	20	32	50	80	120	200	280	450	800	1200
	雙座		10	16	25	40	63	100	160	250	400	630	1000	1600	2700
額定行程L（mm)		10	16		25		40			60		100
公稱壓力PN（MPa)		1.6、4.0、6.4
固有流量特性		直線、等百分比
允許泄漏量（1/h)		10-4×閥額定容量（單座）、10-3×閥額定容量（雙座）
工作溫度t（℃）		-20～200、-40～250、-40～250、-60、450
信號范圍（mA.DC）		0～10或4～20
電源電壓		220V、50Hz
作用方式		電開式、電關式
