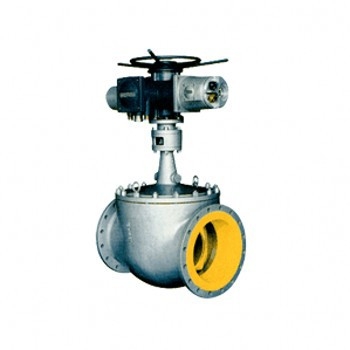

ZRQO智能型電動QO型軌道調節閥|軌道調節閥|電動調節閥

ZRQO智能型電動Q、O型軌道調節閥

ZRQO型智能調節球閥是由RQ系列智能電動執行機構和軌道球閥組成的一種轉角為90度的旋轉類型調節閥，具有優良的密封性，通常適用于密封要求嚴格且流通能力大的場合，廣泛應用于化工、石油、造紙、煉油等工業部門。除控制氣體、液體、蒸汽介質外，還適宜控制污水和含纖維性的介質。

主要零件材料

閥體、閥蓋：ZG230～450、ZG1Cr18Ni9Ti ZGCr17Ni12Mo2
球閥：1Cr18Ni9Ti Cr18Ni12Mo2Ti
閥座：1Cr18Ni9Ti Cr18Ni12Mo2Ti
球桿：1Cr18Ni9Ti Cr18Ni12Mo2Ti
填料：V型號聚四氟乙烯、柔性石墨

主要技術參數

執行機構主要技術參數：
輸出轉速：18～192轉/分
輸出轉矩：34～3000牛頓.米
額定轉矩誤差：±10%
死區：0.1%～9.9%可調
輸出額定負載下啟動頻率：60次/小時
輸入信號：4～20mA/100Ω，2～100mA/100Ω，DC24V開關量
供電電源：380±10%VAC，50Hz
相對濕度：≤95%
相對溫度：-30～+70°C
防爆型防爆等級：Exd ⅡBT4
防護等級：IP68
輸入輸出通道均采用光電隔離

公稱通徑DN（mm）	32	40	50	65	80	100	125	150	200	250	300	350	400	500	600	700
公稱壓力MPa	1.6、2.5、4.0、6.4
轉角范圍（°)	90
固有流量特性	快開
介質溫度（°C）	-60～450
泄漏量	V級

*本產品性能指標貫徹GB/T4213-92

法蘭式
通徑	壓力MPa	L	A	H
50	10	292	640	610
	17	292	640	610
	25	292	640	610
65	10	330	640	670
	17	330	640	670
	25	330	640	670
80	10	356	820	730
	17	356	820	730
	25	356	450	690
100	1.6	350	640	750
	2.5	350	640	770
	4.0	350	640	770
	6.4	350	640	770
	10	432	640	790
	17	432	820	810
	25	432	820	750
150	1.6	480	640	860
	2.5	480	640	860
	4.0	480	640	860
	6.4	480	640	860
	10	559	820	900
200	1.6	600	640	920
	2.5	600	640	920
	4.0	600	640	920
	6.4	600	640	920
250	1.6	730	640	990
	2.5	730	640	990
	4.0	730	640	990
	6.4	730	820	1010
300	1.6	850	640	1050
	2.5	850	640	1070
	4.0	850	820	1090
	6.4	850	820	1090
350	1.6	980	640	1100
	2.5	980	820	1120
	4.0	980	820	1120
	6.4	980	820	1120
400	1.6	1100	820	1320
	2.5	1100	820	1320
	4.0	1100	820	1320
	6.4	1100	820	1120
500	1.6	1250	820	1520
	2.5	1250	820	1520
	4.0	1250	940	1540
	6.4	1250	940	1540
600	1.6	1450	820	1850
600	2.5	1450	940	1850
700	1.6	1650	940	2050
700	2.5	1650	940	2050

焊接式
通徑	壓力MPa	L	A	H
32	32	229	640	580
40	32	241	820	610
50	10	292	640	610
	17	292	640	610
	25	292	640	610
	32	292	820	660
65	10	330	640	670
	17	330	640	670
	25	330	640	670
80	10	356	640	730
	17	356	640	730
	25	356	820	750
100	1.6	350	450	750
	2.5	350	640	770
	4.0	350	640	770
	6.4	350	640	770
	10	432	640	790
	17	432	820	810
	25	432	820	820
150	1.6	480	640	860
	2.5	480	640	860
	4.0	480	640	860
	6.4	480	640	860
200	1.6	600	640	920
	2.5	600	640	920
	4.0	600	640	920
	6.4	600	640	920
250	1.6	730	640	920
	2.5	730	640	990
	4.0	730	640	990
	6.4	730	820	1010
300	1.6	850	640	1050
	2.5	850	640	1070
	4.0	850	820	1090
	6.4	850	820	1090
350	1.6	980	640	1100
	2.5	980	820	1120
	4.0	980	820	1120
	6.4	980	820	1120
400	1.6	1100	820	1320
	2.5	1100	820	1320
	4.0	1100	820	1320
	6.4	1100	820	1320
450	1.6	1200	820	1380
	2.5	1200	820	1380
	4.0	1200	820	1380
	6.4	1200	940	1400
500	1.6	1250	820	1520
	2.5	1250	820	1520
	4.0	1250	940	1540
	6.4	1250	940	1540
