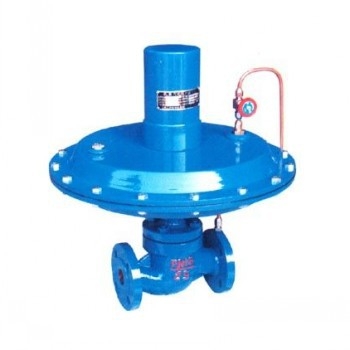

ZZYW型自力式差（微）壓調節閥

概述    ZZYW型自力式差（微）壓調節閥是一種需要外加能源的執行器產品，可用于公稱壓力0.1及1.0MPa。微差壓均可分段調節，從0.5～ 100KPa。其用途十分廣泛，可用于工業燃燒系統，控制兩種物料，如煤氣、空氣流量配比，以達到理想燃燒。用于氫冷發電機組密封油系統，控制密封油氣氫氣間壓力差，以確�？煽棵芊�。當差壓閥的低壓端通大氣即為微壓閥。 主要零件材料   閥 體：HT200～450、ZG1Cr18Ni9Ti、ZGCR18Ni12Mo2Ti   閥 芯：Cr18Ni12Mo2Ti、1Cr18Ni9Ti   閥 座：Cr18Ni12Mo2Ti、1Cr18Ni9Ti   彈 簧：60Si12Mn、1Cr18Ni9Ti、50CrVA   波紋管：1Cr18Ni9Ti   膜 片：橡膠、耐油橡膠、氟橡膠   膜 蓋：A 3 、1Cr18Ni9Ti   主要技術參數

公稱通徑DN（mm） 20 25 32 40 50 65 80 100  額定流量系數 Kv 單座 8 11 20 32 50 80 100 160 雙座 53 83  額定行程L（mm） 6 8 10 15 20  公稱壓力PN（MPa） 0.10、1.0  差壓調節范圍（kPa） 0.5～5.5、5～10、9～14、13～19、18～24、22～28 26～33、31～38、36～44、42～51、49～58 56～66、64～78、76～90、88～100  介質溫度（%） ≤80  調節精度（%） ≤10  允許泄漏量    （1/h） 單座 10 -4 ×閥額定量容量（Ⅳ級） 雙座 5×10 -3 ×閥額定容量（Ⅱ級）

注：1.單座公稱壓力為0.10MPa,雙座為1.0MPa.    2.雙座差壓調節范圍為36～44……88～100KPa
