FQ41F襯氟放料球閥|FQ41F放料閥|襯氟放料閥

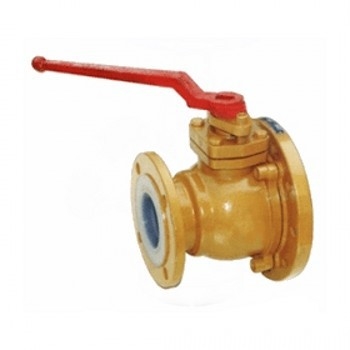

FQ41F放料球閥FEP(F46)、PCTFE(F3)襯氟放料球閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
襯氟放料球閥、L值為企業標準，左法蘭比右法蘭大一檔，D1與反應釜連接，分子為右法蘭尺寸，分母為左法蘭JB78尺寸，配反應釜50L-5000L。
公稱通徑 PN 0.6-1.6(MPa)主要外形尺寸和連接尺寸(mm) 重量 DN L D D1 D2 f b z-φd D0 H kg 32 140 135/160 100/130 78/115 3/3 18/20 4-φ14/4-φ18 200 130 9 40 160 145/185 110/150 85/125 3/4 18/22 4-φ18/4-φ18 230 135 15 79標 50 170 160/205 125/170 100/140 3/4 20/24 4-φ18/4-φ18 250 140 18 80 200 195/245 160/200 130/175 4/5 22/26 4-φ18/8-φ18 300 205 35 69標 50 170 160/230 125/190 100/140 3/4 20/24 4-φ18/8-φ14 250 140 18 80 200 195/245 160/210 130/175 4/5 22/26 4-φ18/10-φ14 300 205 35 100 280 215/280 180/240 150/210 4/5 24/28 8-φ18/8-φ23 350 230 44

FQ41F襯氟放料球閥|FQ41F放料閥|襯氟放料閥
伴我們秉承「價值、專業、質量、服務、創新」的企業精神，致力于打造工業流體管道中閥門的精品，竭誠期待為您提供優質的產品和滿意的服務！

本實用新型公開了一種閥門與下游彎管焊接對口裝置，包括設備本體、上游直管段、手動截止閥、大小頭、下游彎管；設備本體的兩端設有吊環；設備本體的上表面左側設有管支架Ⅰ，管支架Ⅰ的右側設有2個管支架Ⅱ；管支架Ⅱ的右側設有內六角圓柱頭螺孔，內六角圓柱頭螺孔的右側設有變徑管支架；變徑管支架的右側設有彎管支架，彎管支架上設有壓板，壓板上設有開口擋圈，開口擋圈上設有銷軸，銷軸上設有上壓塊；管支架Ⅰ、管支架Ⅱ上設有上游直管段；上游直管段的右端與手動截止閥相連接，手動截止閥的右端與大小頭相連接，大小頭的右端與下游彎管相連接。本實用新型用以實現閥門與下游彎管的焊接對口，使用簡便、又能降低施工成本。
