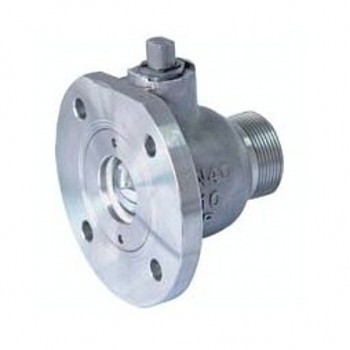

FQ41F不銹鋼放料球閥



放料球閥設 計 標 準 設計標準：GB/T 12237-1989 結構長度：Q/OLF002-03 連接端標準：GB/T 7307、GB/T 79、ISO 2852 試驗標準：JB/T 9092-1999 說 明 放料球閥是一種特殊結構的放料球閥，閥座與端面法蘭距離近，物料滯留少，結構緊湊，密封性能優越， 用于精細化工、制藥、化工行業的反應鍋上，也可用在細軟顆粒介質輸送。采用PPL或M密封材料， 更具耐磨耐溫，是牙膏行業、真空制膏鍋放料的最理想產品。 一、放料球閥設計規范 遵循GB/T12237，APl 608, API 6D標準 公稱通徑DN 放料球閥主要外形尺寸和連接尺寸mm D D1 D2 z-φd n-φd L L0 H b1 b2 25 235 85 125 4-φ14 4-φ14 120 220 115 15 22 40 235 110 160 4-φ18 4-φ18 135 250 130 19 22 50 230 125 190 4-φ18 8-φ14 160 250 125 14 20 80 245 160 210 4-φ18 8-φ14 200 400 184 15 22
