SLA蒸汽電磁閥DN250 300

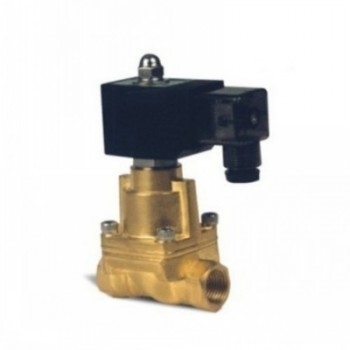

SLA蒸汽電磁閥

SLA系列電磁閥，G1/4---G11/2
適用介質：空氣，瓦斯，水，熱水，油品，蒸汽等
閥體材質：黃銅或不銹鋼
最大工作壓力：0--4.0MPA
環境溫度：0--80度
介質溫度：普通80度，110度，150度，180度，可以按要求選擇
電源電壓：AC 220V 230V 240V 110V 24V DC 24V 12V
電壓波動幅度：+10%到-10%允許波動
常規備貨:AC220V/230V/240V 50/60HZ DC24V
密封材料：密封件采用聚四氟乙烯材料（Teflon),以適用不同流體的開關控制

參數表格：

管 口徑	流量 通徑 mm	CV值									最大 流體 溫度	線圈 配置			線圈 等級	外行尺寸 長×寬×高 A×B×H
				空氣 瓦斯		水、熱水液體		輕油		蒸汽 AC/DC			VA AC220V	W DC24V
			最小 壓力	AC	DC	AC	DC	AC	DC
1/8”	2.5	0.23	0	8	8	8	8	6	6	10	180	D	22	13	H	48×25×85.5	0.45
	2.5	0.23	0	13	13	13	13	7	7		110	D	22	13	F	48×25×85.5	0.45
	2.5	0.23	0	13	13	13	13	5	5		135	D	22	13	H	48×25×85.5	0.45
	2.5	0.23	0	13	13	13	13	7	7		80	D	22	13	F	48×25×85.5	0.45
	4.5	0.6	0	7	4	7	4	4	4	7	165	D	22	13	H	48×25×85.5	0.55
	4.5	0.6	0	7	4	7	4	4	4		110	D	22	13	F	48×25×85.5	0.55
	4.5	0.6	0	7	4	7	4	4	4		135	D	22	13	H	48×25×85.5	0.55
	4.5	0.6	0	7	4	7	4	4	4	7	80	D	22	13	F	48×25×85.5	0.55
1/4”	2.5	0.23	0	7	4	7	4	4	4	10	180	D	22	13	H	58×25×85.5	0.4
	2.5	0.23	0	13	13	13	13	7	7		110	D	22	13	F	58×25×85.5	0.4
	2.5	0.23	0	13	13	13	13	7	7		135	D	22	13	H	58×25×85.5	0.4
	2.5	0.23	0	13	13	13	13	7	7		80	D	22	13	F	58×25×85.5	0.4
	4.5	0.6	0	7	4	7	4	4	4	7	165	D	22	13	H	58×25×85.5	0.5
	4.5	0.6	0	7	4	7	4	4	4		110	D	22	13	F	58×25×85.5	0.5
	4.5	0.6	0	7	4	7	4	4	4		135	D	22	13	H	58×25×85.5	0.5
	4.5	0.6	0	7	4	7	4	4	4		80	D	22	13	F	58×25×85.5	0.5
3/8”	15	4.5	0.5	25	20	25	20	20	20		110	D	33	32	F	75×52×129	1.25
	15	4.5	0.5	25	20	25	20	20	20	10	185	W	30	25	H	75×52×129	1.25
1/2”	15	4.5	0.5	25	20	25	20	20	20		110	D	33	32	F	75×52×129	1.2
	15	4.5	0.5	25	20	25	20	20	20	10	185	W	30	25	H	75×52×129	1.2
3/4”	20	9.0	0.5	25	20	25	20	20	20		110	D	33	32	F	85×60×141	1.5
3/4”	20	0.9	0.5	25	20	25	20	20	20		110	D	33	32	F	85×60×141	1.5
	20	0.9	0.5	25	20	25	20	20	20	10	185	W	30	25	H	85×60×141	1.5
1”	25	13	0.5	25	20	25	20	20	20		110	D	33	32	F	100×70×148	1.9
	25	13	0.5	25	20	25	20	20	20	10	185	W	30	25	H	100×70×148	1.9
11/4”	35	26	0.5	25	20	25	20	20	20		110	D	33	32	F	120×90×168	3.6
	35	26	0.5	25	20	25	20	20	20	10	185	W	30	25	H	120×90×168	3.6
11/2”	35	26	0.5	25	20	25	20	20	20		110	D	33	32	F	120×90×168	3.6
	35	26	0.5	25	20	25	20	20	20	10	185	W	30	25	H	120×90×168

備注：線圈配置“H”級用于高溫蒸汽和常溫，介質溫度在185度一下�！癋"級只能用于水野氣等常溫介質。

可能發生的故障及其排除方法 :

故  障	原  因	排除方法
接通電源 電磁閥打不開	電源電壓太低 線圈燒毀 介質壓力過低	調整電壓至使用范圍內 更換線圈 增大管道介質壓力
關閉電源 閥關不住或關閉不佳	介質壓力過高 膜片損壞或有異物卡住 膜片上方塔簧偏斜	減小管道介質壓力 更換新膜片清除異物 重新定位安裝
