DMF-Z電磁脈沖閥DN125 35 50 60

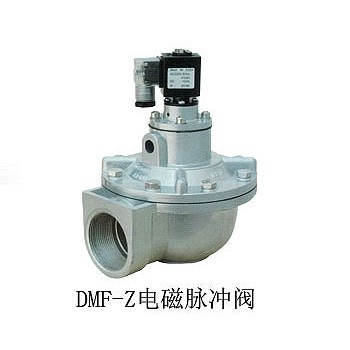

DMF-Z電磁脈沖閥

    電磁脈沖閥（亦稱隔膜閥）是脈沖袋式除塵器清灰噴吹系統的壓縮空氣開關。受脈沖噴吹控制儀輸出信號的控制，對濾袋逐排（室）噴吹清灰，使除塵器的阻力保持在設定的范圍之內，以保證除塵器的處理能力和收塵效率。DMF-Z型電磁脈沖閥為直角式閥，其進出口之間夾角為90o，適合于氣包與除塵器噴吹管的安裝連接。氣流暢通，能提供符合要求的清灰氣脈沖

工作原理:

膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片組件緊貼閥的輸出口，電磁脈沖閥處于關閉狀態.脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵后移，閥后氣室放氣孔打開，后氣室迅速失壓，膜片組件后移，壓縮空氣通過閥輸出口噴吹，電磁脈沖閥處于開啟狀態。脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片組件緊貼閥的輸出口，電磁脈沖閥又處于關閉狀態。

技術規格：
1、氣源壓力：0.2~0.8Mpa
2、工作(噴吹)壓力：0.3~0.6Mpa
3、工作介質：清潔空氣或氮氣
4、電壓AC220V  AC110V  DC24V
5、適應環境溫度-15~55℃
此閥的進氣口直接安裝在氣包上，故稱為淹沒式脈沖閥或直角式脈沖閥。
此種脈沖閥顯著的特點是：管內氣體阻力低，可應用于低壓氣源，與高壓閥相比，可降低能耗，延長膜片使用壽命。

結構和工作原理：
1、結構：脈沖閥由電磁閥、小閥體、大閥體、小膜片、彈簧、大膜片構成，閥體材質為合金鋁。
2、工作原理：電磁閥接到控制儀信號，打開活塞桿，A室氣體經排入大氣，A室壓力下降，小膜片上移，打開了B室，B室的氣體經排氣孔排出，B室壓力下降，大膜片上移，打開了氣包內的噴吹管口，氣包中氣體瞬間經過噴吹管噴入布袋，進行清灰，此后，由于電磁閥排氣口封閉，小膜片和大膜片下移，這時A、B室壓力達到平衡，在彈簧的作用下，大膜片將噴吹管口頂緊，完成一次脈沖清灰。
四、常見故障及排除方法
編號 故障現象
原因 排除方法
1 脈沖閥常開 檢修或更換電磁閥，清除節流孔中的污物，重新安裝脈沖閥，裝好墊片，更換失效彈簧。
2 脈沖閥常閉
3 脈沖閥噴吹無力
4 電磁閥不動作或漏氣

型號：
 DMF-Z-20
 DMF-Z-25
 DMF-Z-45
 DMF-Z-50
 DMF-Z-65
 DMF-Z-76

DMF-Y-20
DMF-Y-25
DMF-Y-45
DMF-Y-50
DMF-Y-65
DMF-Y-76
