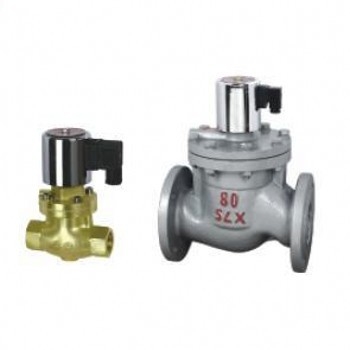

蒸汽ZCZP電磁閥|ZCZ（ZCZP）蒸汽電磁閥
ZCZ（ZCZP）蒸汽電磁閥

1	最高工作壓力	1.6MPa〈1.0MPa〉
2	工作壓差	0.05～1.6MPa≥φ65 0.1～1.6MPa〈ZCZP系列0.04～1.0MPa〉
3	介質	液體 氣體 蒸汽 油 〈20CST
4	介質溫度	≤180℃〈220℃
5	電壓	AC：380V；220V； 36V/50Hz DC：24V 110V 220V
6	絕緣等級	B級
7	電源允許波動	-15%～+10%
8	功率	φ15～φ50 24W φ65～φ150 50W
9	響應時間	φ15～φ50開≤1秒關≤3秒 φ65～φ150開≤3秒關≤5秒
10	安裝方式	介質流向與電磁閥箭頭保持一致，線圈垂直向上，工作介質應清潔

型號	長mm	高mm	連接方式	材質
ZCZ-15	90	150	G1/2”內螺紋	銅閥體
ZCZ-20	100	160	G3/4”內螺紋
ZCZ-25	115	176	G1”內螺紋
ZCZ-32	140	201	G11/4”內螺紋
ZCZ-40	155	223	G11/2”內螺紋
ZCZ-50	170	230	G2”內螺紋
ZCZ-25F	122	202	法蘭4孔φ13.5孔徑φ85孔距
ZCZ-32F	140	240	法蘭4孔φ17.5孔徑φ100孔距
ZCZ-40F	150	254	法蘭4孔φ17.5孔徑φ110孔距
ZCZ-50F	160	265	法蘭4孔φ17.5孔徑φ125孔距
ZCZ-65F	240	360	法蘭4孔φ17.5孔徑φ145孔距	鑄鐵閥體
ZCZ-80F	280	400	法蘭4孔φ17.5孔徑φ160孔距
ZCZ-100F	320	420	法蘭8孔φ17.5孔徑φ180孔距
ZCZ-150F	400	570	法蘭8孔φ22孔徑φ240孔距
