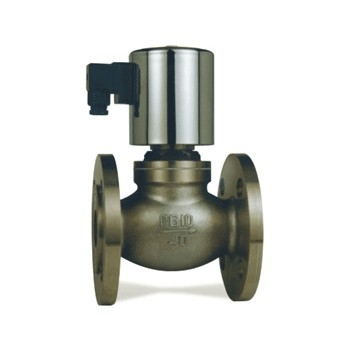

ZQDF系列不銹鋼通用電磁閥|不銹鋼通用電磁閥
ZQDF不銹鋼系列通用電磁閥

技術參數

1	最高工作壓力	0.8MPa
2	工作壓差	0～0.8MPa
3	介質	液體 氣體 蒸汽 油 〈20CST
4	介質溫度	≤180℃
5	電壓	AC：380V；220V； 36V/50Hz DC：24V
6	絕緣等級	B級
7	電源允許波動	-15%～+10%
8	功率	50W
9	響應時間	開≤2秒 關≤3秒
10	安裝方式	介質流向與電磁閥箭頭保持一致，線圈垂直向上，工作介質清潔無顆粒雜質

結構規格參數

型號	Lmm	Hmm	連接方式	材質
ZQDF-15B	86	178	G1/2”內螺紋	不銹鋼
ZQDF-20B	94	180	G3/4”內螺紋
ZQDF-25B	105	190	G1”內螺紋
ZQDF-32B	115	210	G11/4”內螺紋
ZQDF-40B	130	223	G11/2”內螺紋
ZQDF-50B	150	228	G2”內螺紋
ZQDF-25FB	110	215	法蘭4孔φ13.5孔徑φ85孔距
ZQDF-32FB	125	245	法蘭4孔φ17.5孔徑φ100孔距
ZQDF-40FB	150	253	法蘭4孔φ17.5孔徑φ110孔距
ZQDF-50FB	160	268	法蘭4孔φ17.5孔徑φ125孔距
