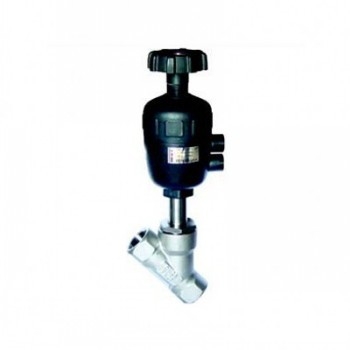

2000Y型帶手動調節氣動角座閥

特點及用途>

           本系列角坐閥是本公司最新引進國外生產技術，結合現代化工業應用研發而成的新一代氣動角座閥。它廣泛用于食品和化學過程，滅菌機，高壓消毒器，干洗機，啤酒生產線。與傳統角座閥相比，它具有以下新特點： 1、可視位置指示：可接限位開關或緊急手動裝置。 2、容易安裝：氣動頭可旋轉360 o。可方便地安裝一到二個限位開關。 3、先進的氣動控制器：加厚工程塑料外殼，安全可靠。低磨損的活塞結構，容量大而低耗氣量。內部元件自潤滑，免維護。 4、具有多種控制方式：常開、常閉、雙動。 5、要求更小的氣動執行器：流體從閥桿上方流入時，可選更小的控制頭。 6、容易連接：MAMUR標準連接，嵌入式金屬接頭。 7、長壽命導桿：閥桿契形特氟�。≒TEE）密封，避免贓物導入。自潤滑，免維護。閥桿經特別處理以確保最佳固定，并能自動校正位置。 8、無水錘作用，流體從閥桿下方流入時，水錘（水沖擊力）被吸收。 9、先進的閥體機構：流量比普通角座大30％，體積更小，流體流態更優。不銹鋼316閥體，特氟隆密封，耐高溫，耐腐蝕。壽命高達七百萬次。



技術參數

壓力范圍           0～16bar

介質溫度           -10℃～＋180℃

環境溫度           -10℃～＋60℃

氣源壓力           0.4～0.7Mpa

閥體材料           CF8、CF8M

                           CF3、CF3M

密封材料           聚四氟乙烯

執行機構外殼材料   聚酰胺

控制氣體           中性氣體、空氣



選取

-控制功能：常開

-PPS執行機構外殼適用于環境溫度＋5℃～＋130℃

-無復位彈簧  雙作用執行機構

-三夾式連接

-獨立可調行程極限，適于高低流量

-手動應急開關

-先導閥適用的Namur適配器



參數

接口D [英寸]	內孔 [mm]	KV值 [m /h]	最大工作壓力 [bar]	要求最小的控制壓力[bar]	執行機構尺寸 [ mm]	流向	控制功能
G3/8″	13	3.7	0～16	4～7	40	閥座上方
G1/2″	15	4.2	0～16	4～7	50	閥座上方
G3/4″	20	8.	0～16	4～7	50	閥座上方
G 1″	25	19	0～16	4～7	63	閥座上方
G1 1/4″	32	27.5	0～16	4～7	63	閥座上方
G1 1/2″	40	42	0～16	4～7	63	閥座上方
G 2″	50	52	0～16	4～7	80	閥座上方
G2 1/2″	65	77	0～16	4～7	80	閥座上方
