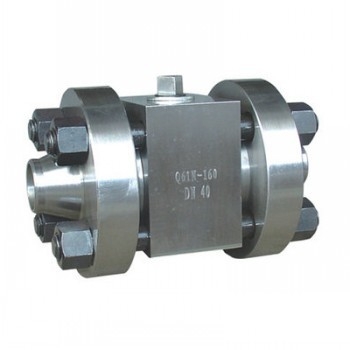

三片式高壓對焊球閥Q61H

特性：
公稱壓力：16-32MPa
適用溫度范圍:-20～232℃～350℃
適用介質:水、油、氣及某些腐蝕性液體（W O G）
焊接類型：對焊（BW）、承接焊（SW）

高壓對焊球閥 主要零部件材料:

適用介質 型號 閥體 球體、閥桿 手柄 密封圈 墊片、填料 水、蒸汽、油品 Q61N-160/320C A105、45 1Cr18/Cr18Ni9Ti 鑄 鐵 聚四氟乙烯 增強聚四氟乙烯 對位聚苯 聚四氟乙烯 對位聚苯 硝酸類 Q61N-160/320P 304/1Cr18Ni9Ti 304/1Cr18Ni9Ti 醋酸類 Q61N-160/320R 316/1Cr18Ni12Mo2Ti 316/1Cr18Ni12Mo2Ti

高壓對焊球主要外形尺寸: 型號 公稱通徑 尺寸(mm) L L1 D D1 H L0 Q61 F -160 N 10 150 60 90 17 58 220 15 170 70 100 23 62 220 20 191 81 110 29 75 250 25 205 95 115 36 80 250 32 230 110 150 43 96 300 40 260 120 170 49 111 400 50 330 140 200 61 128 400 65 360 150 225 80 180 500 80 380 160 270 105 200 600 100 430 188 320 118 245 800

三片式高壓對焊球閥Q61H|片式球閥|高壓球閥


本發明公開了一種連接兩個化工容器的過渡閥門，其包括緩存容器、過渡閥門以及承接容器，過渡閥門設置在緩存容器和承接容器之間，過渡閥門包括上部閥體和下部閥體，其中，上部閥體和緩存容器的出料口連接，下部閥體和承接容器的進料口連接；上部閥體包括壓緊板，壓緊板的上端固定有環形臺，環形臺與上閥座固定連接，上閥座中心設置有通孔，通孔內設置有上半球形座，上半球形座的外側為球面，上半球形座的下端為平面，且上半球形座下側設置有凹陷部；下部閥體基座，基座上部固定有升降機構，升降機構的上端固定有下閥座，下閥座內轉動設置有下半球形座，下閥座的下端設置有連接管，連接管的外側連接有伸縮過渡管。
