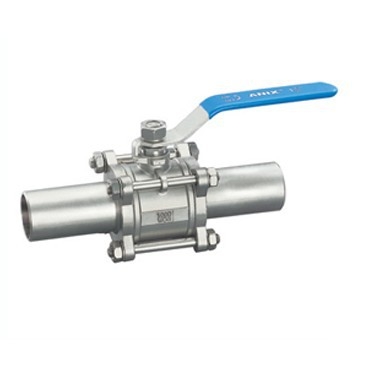

焊接Q61F球閥|加長三片式焊接球閥Q61F
加長焊接球閥主要連接尺寸及重量：                                      單位：mm                                 

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1-1/4"	2-1/2"	2"
d	11.6	12.7	15	20	25	32	38	50.8
D	17	17	21	26	31	38	46	60
L	150	150	180	195	210	225	260	300
H	48	48	54	57	72	79	81	97
E	120	120	120	130	154	154	185	185



對焊球閥主要零件材料：

零件名稱	材質
閥體	不銹鋼CF8M
密封圈	聚四氟乙烯PTFE
閥蓋	不銹鋼CF8/CF8M
球體	不銹鋼CF8
閥桿	不銹鋼SS316
螺母	不銹鋼CF8
墊圈	聚四氟乙烯PTFE
手柄套	塑料
手柄	不銹鋼SS304
壓緊螺母	不銹鋼SS304
彈簧墊圈	不銹鋼SS304
鎖片	不銹鋼SS304
螺栓	不銹鋼SS304
套管	不銹鋼CF8
