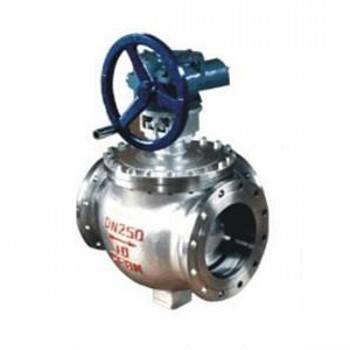

Q48Y半球三通硬密封球閥

適用工況

本閥門適用于高溫或含固體顆粒介質、粉狀介質及易結晶介質管路系統作三通切換用。

產品特點

1、采用非整球的結構設計，完全解決了中腔易沉積介質及污物問題。

2、結構緊湊，啟閉迅速，流道通暢，流體阻力小。

3、球體表面與金屬閥座之間具有剪切作用，特別適用于含纖維、固體顆粒、料漿等。

型號、材料及主要參數

產品型號	Q48Y-10-25C Q48Y-150LbC	Q48Y-10-25P Q48Y-150LbP	Q48Y-10-25R Q48Y-150LbR
閥體	WCB	CF8	CF8M
球體	WCB+STL	CF8+STL	CF8M+STL
閥桿/固定軸	2Cr13	304	316
密封圈	2Cr13+STL	CF8+STL	CF8M+STL
端蓋	16Mn	304氮化	316氮化
填料	石墨	石墨	石墨
適用介質	含固體顆�；蚋邷亟橘|
適用溫度	-29-425℃	-29-600℃
蝸輪四通換向閥	Q后插入“3”表示，示例：Q348Y-16C
氣動四通換向閥	Q后插入“6”表示，示例：Q648Y-10C
電動四通換向閥	Q后插入“9”表示，示例：Q948Y-16P

半球三通球閥的外形尺寸 PN10-40

公稱通徑DN	50	65	80	100	125	150	200	250	300	350	400	500	600
	203	222	241	305	356	394	457	533	610	686	762	914	1067
	101.5	111	1205.5	152.5	178	197	228.5	266.5	305	343	381	457	533.5
	325	335	360	370	420	440	490	520	610	700	800	900	1000
