Q41F液化天燃氣球閥DN50 65 80

Q41F液化天燃氣球閥DN50 65 80

產品價格：￥229（人民幣）

規格：Q41F液化天燃氣球閥

發貨地：上海

品牌：

最小起訂量：1件

QQ洽談點擊詢價進入商鋪

上海奇眾閥門制造有限公司

誠信商家

會員級別：

標準會員

認證類型：企業認證

企業證件：通過認證

認證信息：上海奇眾閥門制造有限公司

商鋪名稱：上海奇眾閥門制造有限公司

聯系人：石經理（先生）

聯系手機：

固定電話：

企業郵箱：13817855033@139.com

聯系地址：上海市嘉定區江橋鎮金園五路208號

郵編：201803

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

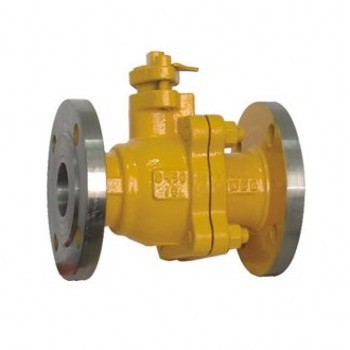

Q41F液化天燃氣球閥DN50 65 80

Q41F液化天燃氣球閥

一、用途和性能規范

Q41型球閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置;靠介質壓力將球體壓緊在出口端閥座上,其使用壓力和通徑受到一定限制.采用90°傳動,故開關方便迅速,可以實行快速啟閉.

二、操作原理和結構說明

1、球閥通道平整光滑便于管道掃線清洗,可以輸送漿液及固體顆粒等介質.

2、采用PTFE(特氟隆)等材料作為密封,具有良好潤滑性和彈性,與球體摩擦系小,使用壽命長.

3、啟閉迅速,啟閉時只需把球體轉動90°,方便而迅速.

4.球閥的流體阻力小,全開時球體通道、閥體通道和連接管道的截面積相等,并且成直線想通,介質流過球閥,相當于流過一段直通的管子,在各類閥門中球閥的流體阻力最小.

5、經配置有手動、蝸輪驅動、氣動、電動(防爆)可以實現遠程自動控制,能滿足用戶的各種工況使用要求.

三、產品性能規范 Products Perfomance specification

壓力等級		常溫試驗壓力（Mpa)
		殼體	密封	低氣壓密封
公稱壓力(LB)	150	3.0	2.2	0.6
	300	7.5	5.5	0.6
適用溫度		-40~+80℃
適用介質		天然氣，液化石油氣等

四、Q41F主要外形尺寸和連接尺寸:

DN	L	D	D1	D2	D6	b	f	z-d	H
25	150	115	85	65	58	16	2	4-*14	150
32	165	135	100	75	66	18	2	4-*18	160
40	180	145	110	85	76	18	3	4-*18	175
50	200	160	125	100	88	20	3	4-*18	185
65	220	180	145	120	110	22	3	8-*18	200
80	250	195	160	135	121	22	3	8-*18	220
100	320	135	190	160	150	24	3	8-*23	248
125	400	270	220	188	176	28	3	8-*25	380
150	400	300	250	218	204	30	3	8-*25	420
200	600	375	310	278	260	34	3	12-*25	530

五、Q347F主要外形尺寸和連接尺寸:

DN	L	D	D1	D2	D6	b	f	z-d	H
250	568	425	370	332		36	3	12-*30	608
300	648	485	430	390		40	3	16-*30	774
350	762	550	490	448		44	3	16-*34	820
400	883	610	550	505		48	3	16-*34	900
450	914	660	600	555		50	3	20-*34	1050
500	991	730	660	610		52	3	20-*41	1200

六、主要零件材料:

零件名稱材料

閥體閥蓋碳素鋼 WCB

球體不銹鋼 304SS

密封圈 PTFE(特氟隆)-聚四氟乙烯

閥桿鉻不銹鋼Ｃr13

閥桿填料聚四氟乙烯

中法蘭螺母/螺栓 35#

Q41F液化天燃氣球閥DN50 65 80
1980年的上海，正值世界經濟蓬勃發展的年代。數字滿懷熱情，以獻身產業發展抱負的青年學子設立公司于上海的工業重鎮－新北市。經過35年的耕耘歷程，發展壯大，如今的捷流閥業已發展為一個集研發、設計、制造、檢驗、營銷于一體的國際化閥門企業集團，在上海閥門行業更是榮膺第一！

公開了一種閥門及浮空器。閥門包括閥座、支架、閥板、驅動器、驅動軸和轉角測量儀，支架的一端設置于閥座的外周上，驅動軸穿設在支架相對的另一端，且驅動軸相對支架可轉動，轉角測量儀設置在驅動軸的一端，閥板通過連接機構與驅動軸固定連接，驅動器與驅動軸驅動連接，其中，在驅動器的驅動下，驅動軸轉動帶動閥板繞驅動軸的中心軸線轉動，使閥板與閥座閉合或分離，從而能實時的檢測并精確的控制閥門的閥口開度大小，該閥門一方面可防止閥板轉動角度過大，造成閥板與閥座過配合，進而損壞閥門；另一方面能夠防止閥門無法轉動到位，而造成浮空器囊體漏氣。
