DQF41M-0.25電動球閥的詳細資料：

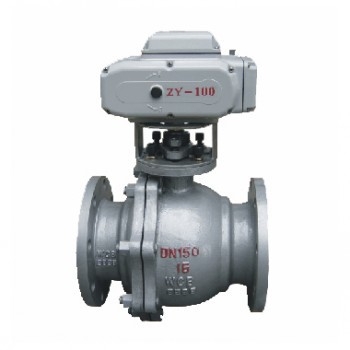

DQF系列電動球閥克服了傳統電磁閥開閉膜片及機械零件易損的不足，實踐證明，該閥在頻繁工作狀態下，具有極高的可靠性。       DQF系列電動球閥有通徑15至150多種規格，控制電壓均為交流220V,公稱壓力0.25Mpa，開關速度2秒/次。連續動作壽命100萬次以上，是傳統電磁閥的十倍。     DQF系列電動球閥還具有特殊公稱壓力品種，連續動作壽命同樣達到100萬次以上。   閥體結構：       DQF系列電動球閥由微特同步電機，日本公司進口限位，指示開關和小型繼電器、不銹鋼球及大小齒輪機械轉動裝置組成，鑄鐵閥體，噴塑罩殼，聚四氟乙烯密封件，經久耐磨。法蘭或螺紋連接按國標制作，也可與傳統電磁閥兼容制作，以便更換。罩殼上方指示盤能機械指示出真實閥位，電氣指示開關與控制指示燈組合能真實反映出現場閥位。   工作原理：       DQF系列電動球閥在無外來開啟信號（繼電信號）的情況下，在工作電源的作用下，保持全閉電鎖定，此時指示盤處于全閉指示位置，電指示開關信號（繼電信號）無輸出。當加入開啟電信號，內部小型繼電器動作，主電機立即旋轉，其轉動軸上小齒輪同位開關的作用下，電機停止旋轉，且保持電鎖定，同時電信號指示開關被碰觸動作，開關信號輸出使控制室內指示燈有相應指示，此時指示盤處于全開指示位置。反之，當開啟電信號消失后，電機立即反轉，經過2秒鐘，在反向限位開關作用下，電機停止，此時閥位全閉，且保持全閉電鎖定   執行標準: 1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。 2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。 3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。 4、檢驗主試驗：JB/T 9092、API 598。   技術參數和性能 :   ZY系列執行機構技術參數 閥體參數 電源 AC220V/DC24V，50/60Hz 公稱通徑 DN10～300mm 輸出力矩 50N·M～2000N·M 公稱壓力 PN1.6 2.5 4.0 6.4 31.5MPa(定制) 動作范圍 0～90° 泄漏量 軟密封:零泄漏 硬密封:≤額定流量的10-5 動作時間 2秒/15秒/30秒 執行機構 可另配ZY,ZYS,ZYP 等系列電子式電動執行機構 保護裝置 過熱保護 流量特性 快開特性 環境溫度 -30°～60° 可調范圍 DN10-80 DN100-300 250:1 350:1 手動操作 同附帶手柄操作 基本誤差 ±1% 限位 電氣、機械二重限位 死區 ≤1% 防護等級 相當于IP-65 回差 ≤1% 位置測量 可選裝開關或電位計 適用溫度     密封面 驅動電機 8W/E PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃   進線接口 PE1/2〞進線線鎖   試驗壓力 （Mpa） 公稱壓力（Mpa） 壓力級（class） JIS(Mpa) 1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K 強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8 密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8 氣密試驗 0.5～0.7   主要零件材質 :   零件名稱   材 料 閥體 WCB ZG1Cr18Ni9Ti CF8 (304) CF3 (304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF3M (316L) 球體、閥桿   2Cr13 1Cr18Ni9Ti 0Cr19Ni9 (304) 00Cr19Ni11 (304L) 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 (316) 00Cr17Ni12Mo2 (316L) 密封圈   聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨 適用介質   水、氣體、蒸汽、油品等   硝酸等腐蝕性介質   強氧化性介質   醋酸等腐蝕介質   尿素等腐蝕性介質       ZY系列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。采用獨創的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上�？煽毓栎敵觯瑒幼鲿r間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該電動球閥廣泛應用于水泥，食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。   外形尺寸 :   公稱壓力DN L D H L1 D1 b Z-d1 H1 壓力 1.6/2.5/4.0 1.6/2.5/4.0     1.6/2.5/4.0 1.6/2.5/4.0 1.6/2.5/4.0   15 130/130/140 95 275 157 65 14/16/16 4-14 48 20 140/140/150 105 280 157 75 14/16/16 4-14 53 25 150/150/165 115 287 157 85 14/16/16 4-14 58 32 165/165/180 135 354 208 100 16/16/18 4-18 68 40 180/180/200 145 312 208 110 16/16/18 4-18 73 50 200/200/220 160 325 208 125 16/20/20 4-18 80 65 220/220/250 180 335 256 145 18/22/22 4-18/8-18/8-18 90 80 250/250/280 195 365 256 160 20/22/22 8-18 98 100 280/280/320 215/230/230 400 256 180/190/190 20/24/24 8-18/8-23/8-23 120 125 320/320/360 245/270/270 420 256 210/220/220 24/28/30 8-18/8-23/8-25 140 150 360/360/400 280/300/300 440 256 240/250/250 24/28/30 8-23/8-25/8-25 167 200 400/400/550 335/360/375 470 256 295/310/320 26/34/38 12-23/12-25/12-30 210 250 630 750 405 470 545 380         300 750 870 460 530 580 380
