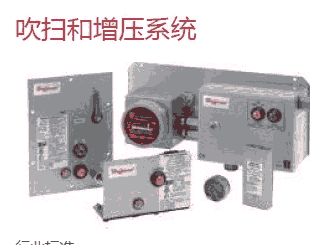

吹掃和增壓系統

行業標準
型X
Ex [px], Ex [p]，IECExSIR.0019X[Gb、Db]
歐盟，ATEX Category 2 GD
認證號：Sira 14ATEX1045X
美國 / 加拿大，NFPA496 ClI Div 1 Groups A、B、C & D
UL E466718
TYPE 型

Ex [py]，Ex [p]，IECEx SIR.0019X [Gb, Db]
歐盟，ATEX Category 2 GD
認證號：Sira 14ATEX1045X
北美，CM Div 1 Groups A、B、C & D
用于保護ClI Div 2 設備
UL E466718
型Z
Ex [pz]，Ex [p]，IECEx SIR.0019X [Gc, Dc]
歐盟，ATEX Category 3 GD
認證號：Sira 14ATEX1045X
北美，CM Div2 Groups A、B、C & D
UL E466718
應用
吹掃和增壓系統適用于保護Type 4, 4X、12 ( 最低防護等級IP54)
機箱柜: 首先，吹掃機箱柜，移除機箱柜內部的所有爆炸性氣體或
粉塵；其次，利用保護氣體或惰性氣體氣源對系統進行增壓，使
機箱柜內部形成正壓環境，防止任何外部爆炸性氣體或粉塵進入
機箱柜。
吹掃和增壓系統提供兩種吹掃和增壓方法，分別是泄漏補償和持
續吹掃。
泄漏補償
包含控制單元和泄壓閥，通過對氣體泄漏進行補償，維持機箱柜
內部正壓。
Y 型和Z 型
? 嵌入式（內部）或外部安裝
? 本地視覺警報指示器；干觸點信號提供遠程警報
X 型
? 適用于60 Ft3 及以下容積的機箱柜
? 如果增壓失效，則切斷電源
? 自動吹掃
? 外部安裝
? 本地視覺警報指示器；干觸點信號提供遠程警報
? 適用于60 Ft3 及以下容積的機箱柜
持續吹掃
包含控制單元、固定開口和泄壓閥。保護氣體連續流經機箱柜，
保持機箱柜內部正壓。
Y 型和Z 型
? 嵌入式（內部）或外部安裝
? 本地視覺警報指示器；干觸點信號提供遠程警報
? 適用于17 Ft3 及以下容積的機箱柜
特性
? 所有外部部件都采用316 型不銹鋼或耐腐蝕復合材料制成
? 提供嵌入式安裝（節約空間）和外部安裝型號
? 本地視覺指示器，指示系統工作狀態
? 泄漏補償型號配備快速吹掃閥和吹掃狀態視覺指示器
? 所有型號都利用60 PSI [4 bar) 至115 PSI [8 bar) 的干燥、潔
凈的惰性氣體氣源工作，
? 環境工作溫度：-4F [-20C) 至131F [55C)
? X 型支持自動吹掃循環，提供帶115 VAC 或230 VAC 線圈的
4PNO/20A/440VAC 的電力接觸器
表面處理
316 型不銹鋼，拉絲處理
附件
維修工具套件，適用于泄漏補償和持續吹掃型號
改裝和定制
Hoffman 可根據用戶要求改裝和定制產品，為您的機箱柜鉆孔，
以便安裝吹掃和增壓系統，詳情請聯系當地Hoffman 銷售辦事處
或經銷商。
注意：
在所有IEC 和ATEC 應用中，必須將完整裝配的機箱柜與吹掃和
控制系統提交相關機構進行認證。
技術公告：HLP
保護類型Division ( 北美，NFPA 496) Zones (IEC / ATEX)
Y Division 1 環境下機箱柜，內部部署Division 2 部件Zone 1 環境下機箱柜，內部部署Zone 2 部件
Z Division 2 環境下機箱柜，內部部署通用型部件Zone 2 環境下機箱柜，內部部署通用型部件
X Division 1 環境下機箱柜，內部部署通用型部件Zone 1 環境下機箱柜，內部部署通用型部件
訂貨號運行模式安裝類型認證
PLCF1YZ 泄漏補償嵌入式安裝Y 和Z
PLCB1YZ 泄漏補償外部安裝Y 和Z
PCFF1YZ 持續吹掃嵌入式安裝Y 和Z
PCFB1YZ 持續吹掃外部安裝Y 和Z
PLCS1X1 泄漏補償外部安裝X (120 VAC)
PLCS1X2 泄漏補償外部安裝X (230 VAC)
吹掃和增壓系統及認證
訂貨號說明
PLCSKIT 泄漏補償型吹掃和增壓控制系統維修工具套件
PCFSKIT 持續吹掃型吹掃和增壓控制系統維修工具套件
