GI手動真空蝶閥DN40 DN80

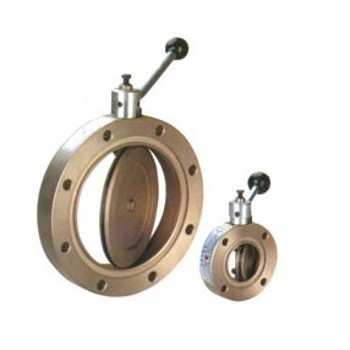

GI手動真空蝶閥

外形連接尺寸：
真空標準：GB6070

型號	DN	D	D0	B	N	C	H	L
GI-32	32	90	70	22	4	9	130	140
GI-40	40	100	80	22	4	9	140	155
GI-50	50	110	90	22	4	9	150	170
GI-63	63	130	110	28	4	9	170	190
GI-80	80	145	125	28	8	9	185	212
GI-100	100	165	145	28	8	9	206	242
GI-125	125	200	175	34	8	11	240	283
GI-160	150	225	200	34	8	11	265	320
GI-200	200	285	260	40	12	11	334	400
GI-250	250	335	310	45	12	11	384	473
GI-320	300	425	395	50	12	147	472	568
GI-400	400	510	480	60	16	14	560	700

真空標準：JB919

型號	DN	D	D0	B	N	C	H	L
GI-32	32	78	64	22	4	7	118	134
GI-40	40	85	70	22	4	7	125	147
GI-50	50	110	90	22	4	9	150	170
GI-63	63	125	105	28	4	9	165	187
GI-80	80	145	125	28	4	9	185	212
GI-100	100	170	145	28	4	12	210	244
GI-125	125	195	170	34	4	12	238	280
GI-150	150	220	195	34	8	12	263	317
GI-200	200	275	250	40	8	12	324	396
GI-250	250	330	300	45	8	14	378	467
GI-300	300	380	350	50	8	14	428	546
GI-400	400	500	465	60	8	18

GI手動真空蝶閥DN40 DN80


本實用新型涉及一種新型防爆波閥門，包括閥體、進水法蘭、出水法蘭、閥座、閥球、支撐桿、消波室；進水法蘭和出水法蘭分別設置在閥體的左端和右端，閥體設置有排水孔，閥座設置在閥體內部靠近進水法蘭一端，位于閥座的右側設置有支撐架；支撐桿一端安裝在支撐架上，另一端與閥球固定連接；支撐桿的中部固定設置有擋板，支撐桿上套有彈簧，彈簧外套有橡膠套；位于閥體內部靠近進水法蘭一端設置有若干個錐形凸塊。本實用新型在支撐桿中部設置擋板，將彈簧設置在擋板與支撐架之間，使得閥球與閥座上的閥孔能夠完全貼合，實現完全關閉，達到完全阻擋沖擊波的作用。
