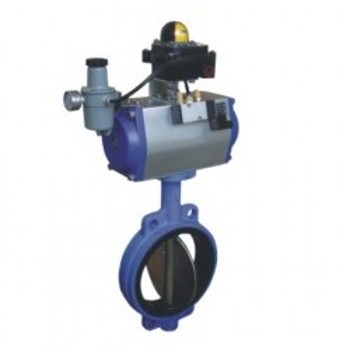

D671X對夾式氣動橡膠密封蝶閥DN50 80

D671X對夾式氣動橡膠密封蝶閥簡介

中線軟密封蝶閥是管線優先選用的常規蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。這種閥門既可作切斷介質用，又可作調節介質的流量用。驅動裝置根據用戶要求，分別可采用手動、電動、氣動等方式。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到最佳效果。
  軟密封蝶閥適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。其主要特點為：
  1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
  2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
  3、流量特性趨直線，調節性能好。
  4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
  5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。
  6、密封件可更換，且密封可靠達到雙向密封。 
  7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
  8、該閥可設計成法蘭連接和對夾連接。
  9、驅動方式可選擇手動、電動或氣動。

中線型軟密封蝶閥密封結構
本公司在生產軟密封蝶閥的過程中，不斷吸取國內外先進技術和結構特點，為滿足廣大用戶不同工況的需求，本公司所生產軟密封蝶閥均采用     1、普通中線型蝶閥，     2、復合閥座中線型蝶閥，     3、包覆蝶板的中線型蝶閥。

D671X對夾式氣動橡膠密封蝶閥DN50 80


本實用新型涉及一種閥門鑄造上模，它包括模組件，所述模組件包括模具本體、開設于所述模具本體上表面且向內凹陷的型腔、開設于所述模具本體兩個對應側面上的第一凹槽以及開設于所述模具本體另一側面上的第二凹槽；兩塊第一支撐板，每塊所述第一支撐板可拆卸地安裝在所述模具本體的側面上且與所述第一凹槽相對應；所述第一支撐板上表面開設有向內凹陷的支撐槽；第二支撐板，所述第二支撐板固定在所述模具本體的另一側面上，它的上表面開設有向內凹陷的對合凹槽；第三支撐板，所述第三支撐板固定在所述模具本體）的側面上且與所述第二支撐板相對設置。這樣利用模組件的多種凹槽并在凹槽處固定支撐板，這樣能夠緩沖冷熱溫差而導致的形變。
