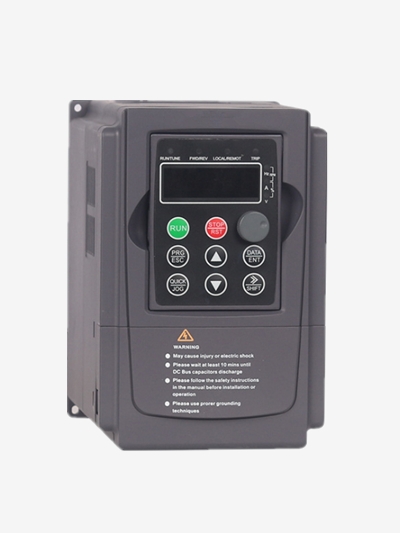

SJ7000系列風機專用變頻器
一、 產品介紹
SJ7000系列風機專用變頻器是應用無感矢量（Serlsor-Less vector）技術，控制輸出電壓和頻率來改變交流電機運轉速度的一種電力轉化器，僅靠電流傳感器，精確偵測出三相輸出交流電力信號及相應角度的變化，以無感矢量（Serlsor-Less vector）計算方式，自動修正頻率，已達到負載變動時電機轉速固定之效果。相對于傳統的V/F控制變頻器，SJ7000系列風機專用變頻器不僅于電機低速運轉時提供更大的轉矩，而且可自動補償高負載時電機的轉速變動。
全新的硬件設計：SJ7000系列風機專用變頻器采用ARM（32位）+DSP（16位）的雙CPU系統控制方案，**矢量控制，是全新的硬件控制平臺。
電流矢量控制：先進的磁場定向矢量控制算法完成電機的安全解耦控制，實現真正的電流矢量控制，提供高性能的有PG矢量控制（VC），無PG矢量控制（SVC）和轉矩控制（TC）。
模塊化設計理念：SJ7000系列風機專用變頻器根本不同的行業特征，提供開放式的二次開發平臺，并設計準用的擴展卡，優化行業解決方案。便能獲得行業專用變頻器的功能，真正做到低成本實現用戶量身定做的系統。
二、產品特點
1. 功率范圍1.5kW～630KW；
2. 三種控制方式：無PG矢量控制(SVC)、V/F控制、轉矩控制；
3. 啟動轉矩：無PG矢量控制：0.5Hz/150%(SVC)；
4. 18.5kW～90kW變頻器內置直流電抗器，提高輸入側功率因數，提高整機效率及穩定性；
5. 1.5～15kW各規格內置制動單元，如需快速停車，可直接連接制動電阻；
6. 16段簡易PLC、多段速控制及PID控制；
7. 支持多種頻率設定方式：數字設定、模擬量設定、PID設定、通訊設定等；
8. 支持啟動、停機直流制動；
9. 輸入、輸出端子均自由編程，用戶可根據需要組合出多種工作模式；
10. 具備跳躍頻率控制功能，避免機械共振，使系統更加穩定可靠；
11. 具備瞬時掉電不停機功能；
12. 具備休眠喚醒延時設置功能；
13. 具備過轉矩檢測功能；
14. 多種上限頻率設定源選擇；
15. 可以通過具備雙向移位功能的移位鍵 查看實時參數；
16. 具備轉速追蹤再啟動功能：實現對旋轉中的電機的無沖擊平滑啟動；
17. QulCK/JOG功能：用戶可自由定義多功能快捷鍵,通過設定此參數可以快速瀏覽修改后與出廠缺省值不同的相關功能代碼；
18. 具備自動電壓調整功能：當電網電壓變化時，自動保持輸出電壓恒定；
19. 具備振蕩抑制功能：有效解決大功率電機低頻振蕩問題；
20. 提供多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能。
三、規格參數
| 功能描述 | 規格指標 | |
| 輸入 | 輸入電壓范圍 |
3AC380V±15% 1AC220V±15% 3AC220V±15% |
| 輸入頻率范圍 | 47～63Hz | |
| 效率 | ≥7% | |
| 輸出 | 輸出電壓范圍 | 0～額定電壓 |
| 輸出頻率范圍 | 0～400Hz | |
| 控制特性 | 控制方式 |
無PG矢量控制； V/f控制； 轉矩控制。 |
| 運行指令方式 |
面板控制； 端子控制； 串行通訊。 |
|
| 頻率給定方式 | 數字給定、模擬量給定、脈沖頻率給定、串行通訊給定、多段速給定及簡易PLC給定、PID給定等，可以實現給定方式的組合和方式切換 | |
| 過載能力 |
G型 150%額定電流60s 180%額定電流10s； P型 120%額定電流60s 150%額定電流10s |
|
| 啟動轉矩 | 0.5Hz/150%（SVC）；1Hz/150%（V/f） | |
| 調速范圍 | 1:100（SVC） | |
| 速度控制精度 | ±0.5%**速度（SVC） | |
| 載波頻率 | 1.0～15.0KHz，可根據溫度和負載特性自動調整 | |
| 頻率分辨率 | 數字設定：0.01Hz 模擬設定：**頻率×0.1% | |
| 轉矩提升 | 自動轉矩提升；手動轉矩提升0.1%～10% | |
| 加減速方式 | 直線，四種加減速時間 | |
| 直流制動 | 啟動時直流制動和停機時直流制動 | |
| 寸動運行 | 寸動運行頻率：0.0Hz～**頻率輸出，寸動加減時間0.1～3600.0s | |
| 簡易PLC及多段運行 | 通過內置PLC或控制端子實現最多16段速運行 | |
| 內置過程PID | 可方便實現過程量（如壓力、溫度、流量等）的閉環控制系統 | |
| 自動電壓調整 | 當電網電壓變化時，能自動保持輸出電壓恒定 | |
| 控制功能 | 共直流母線 | 多臺變頻器公用直流母線，能量自動均衡 |
| 轉矩控制 | 無PG轉矩控制 | |
| 擺頻控制 | 多種三角波頻率控制 | |
| 計數控制 | 技術功能 | |
| 輸入輸出端子 | 輸入端子 |
可編程Dl：7路開關量輸入，1路高速脈沖輸入 可編程Al：2路，Al1：電壓-10V～10V；Al2：電壓0～10V或電流0～20mA輸入 |
| 輸出端子 |
可編程開路集電極輸出：1路輸出（開路集電極輸出或高速脈沖輸出）； 繼電器輸出2路； 模擬量輸出：2路輸出，分別可選0/4～20mA或0～10V； |
|
| 通訊端子 | 提供RS485物理接口，支持Modbus-RTU通訊模式 | |
| 人機界面 | LED顯示 | 可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等參數 |
| 多功能鍵 | QUICK/JOG鍵，可做多功能鍵使用 | |
| EMC | EMC規范 |
在變頻器及EMI濾波器安裝時，都能按照《SJ7000說明書》的內容安裝及配線的前提下，我們確保符合以下規范： ·EN61000-6-4 ·EN61800-3 [常規情況下，當電機線纜超過50m以上時，需在變頻器輸出側安裝交流電抗器或正弦波濾波器] |
| 環境限制 | 溫度 | -10℃～40℃，超過40℃需降額使用，每升高1℃，降額4% |
| 濕度 | ≤90%，無結霜 | |
| 海拔高度 |
≤1000M，輸出額定功率； ＞1000M，輸出降額 |
|
| 沖擊與振動 | 不允許變頻器掉到地上或遭受突然的撞擊、不允許把變頻器安裝在有可能出現振動的地方 | |
| 電磁輻射 | 不允許將變頻器安裝在有可能出現強電磁輻射源的地方 | |
| 存放環境 | 不允許將變頻器安裝在陽光直射、有油霧、蒸汽和振動的環境中 | |
SJ7000系列高性能矢量變頻器廣泛用于紡織機械、塑料機械、陶瓷機械、印刷包裝機械、數控機床、食品機械、循環水泵、恒壓供水等領域，適用于各種OEM用途。
