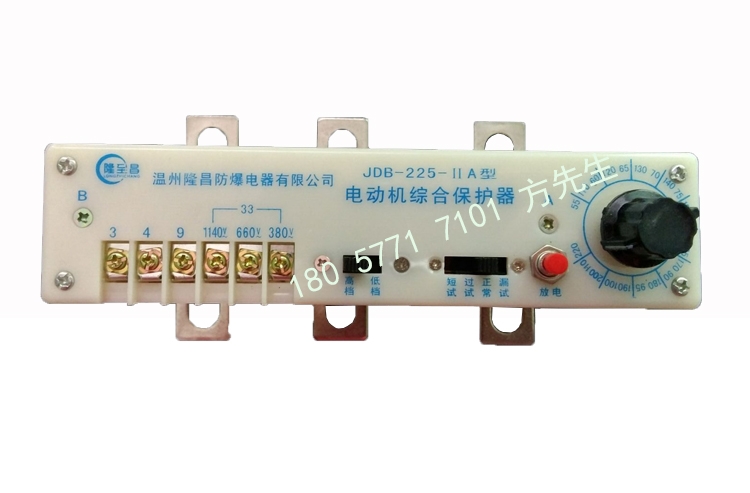

JDB-225A電動機綜合保護器
一、產品規格：
型號：JDB-225A
名稱：電動機綜合保護器(電動機綜合保護控制器)
電流：80A/120A/225A
特點：電壓為:380V/660V/或/1140V，電流至 400A的電力電路中，保護電動機用。有過載、短路、斷相、漏電閉鎖等保護功能。性能穩定可靠.
重量：0.64公斤/個

二、產品參數：
額定電壓(V): 380, 660,1140
額定電流范圍(A)：5.5-80, 3-120 , 55-220
過載保護動作時間：1.05倍, 長期不動作。1.2倍5-20min. 1.5倍1-3min；6倍8-16s；
短路保護動作時間性(8-10倍): 0.2-0.4s
漏電閉鎖動作：380V:7+20%kΩ; 660V:22+20%kΩ; 1140V:40+20%kΩ
JDB-80、120、225A



三、保護器選用規格：
1、三相穿孔適應回路：AC380V、AC660V。
2、工作電壓：AC220V±15％、AC380V±15％ 50HZ±2％。 
3、環境溫度：－30℃～＋70℃，相對濕度：≤90％。 
4、使用環境：在無足以腐蝕金屬和破壞絕緣性能的氣體環境。 
5、安裝在無強烈沖擊振動和雨雪侵襲的地方。 
6、安裝在無強磁干擾的地方。

四、主要功能
1、JDB-225A保護功能： 短路、堵轉、過流、三相電流不平衡、斷相、過壓、欠壓、漏電、欠流等故障保護。2、設定功能：JDB-225A可現場設定啟動時間、額定電流、過壓值、欠壓值、過流動作時間(反時限特性)、堵轉倍數、漏電電流值、欠流值、欠流動作時間、通訊地址號、三相電流不平衡百分比、變比互感器值、可選任何一相作為輸出4～20mA標準模擬信號、電流輸出誤差等。3、JDB-225A顯示功能： 通電時顯示STOP；運行狀態時循環顯示A、B、C三相電流值及電源電壓；保護狀態時過流、過壓、欠壓值記憶顯示，故障類別字符提示顯示；設置狀態時顯示各故障字符及設定值。 4、JDB-225A保護投退功能：所有的保護功能均可投退，且可設定跳閘或告警。除短路、堵轉、過流、斷相保護只能投跳閘，其余保護(過壓、欠壓、不平衡、漏電、欠流保護)均可設定跳閘或告警，詳細操作見說明書。5、JDB-225A跳閘和告警功能：如用戶對有些故障不需要跳閘停機的，可設定為告警(如：過壓保護、欠壓保護、不平衡保護、漏電保護、欠流保護)并且可通過告警輸出接點發信號。6、JDB-225A通訊功能：(選配)可通過串行數字接口，實現信息傳送，一臺上位機(PC)可接256臺保護器，并可對每臺電機進行參數設定，啟停操作，便于自動化管理。7、JDB-225A遠傳功能： (選配)可輸4～20mA標準模擬信號，直接與工業用二次儀表或計算機系統。8、記憶功能： 可存儲近期電機所發生故障原因，并可按移位鍵取出最近十次電機發生的故障代號。
JDB-225A
