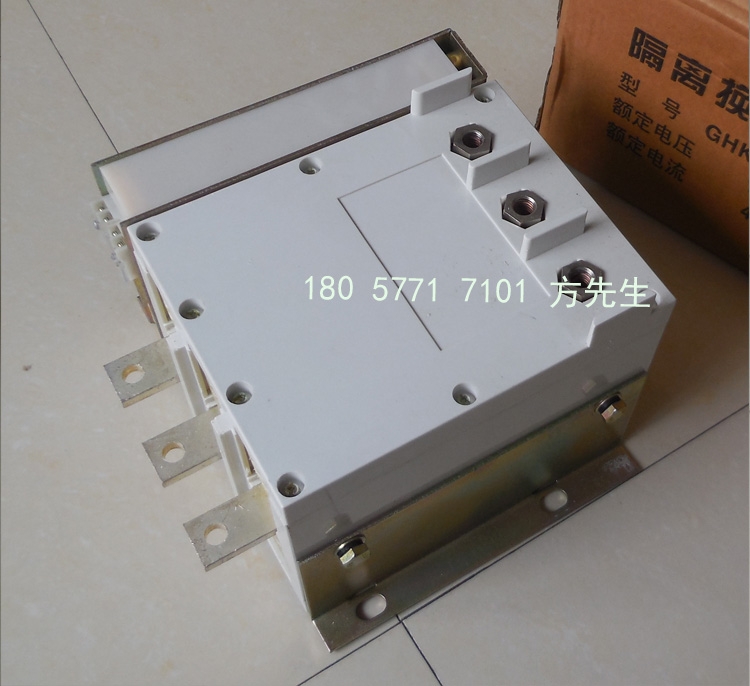

GHK-400/1140隔離換向開關
適用范圍

GHK-315/1140，GHK-400/1140型隔離換相開關（以下簡稱隔離器），適用于煤礦井下交流50HZ，電壓至1140V，電流至315A和400A的礦用千伏級大容量。隔爆型電磁起動器中，用作主電路的隔離和在無負載情況下，改變電源的相序。隔離器上裝有可靠的超前動作的輔助觸頭，在一般情況下保證隔離器在無負載情況下進行操作、接通、分斷隔離電源和換相。在特殊情況下（如接觸器觸頭熔焊故障等），隔離器具有一定的分斷能力。

本隔離器是礦用千伏級大容量隔爆型電磁起動器中不可缺少的基礎配套電器元件。

隔離器在無負載情況下進行操作、接通、分斷隔離電源和換相。在特殊情況下(如接觸器觸頭熔焊故障等)，隔離器具有一定的分斷能力。

主要技術參數

1額定工作電壓Ue 1140V

2額定工作電流Ie 315A、400A

3分斷能力IC≥6le

4約定發熱電流1+h 400A、450A

5操作角度±70°

6機械操作循環次數正反向各6000次

7輔助觸頭備有一常開一常閉兩對助輔助觸點供外電路用。AC220V、50HZ、5A

8外形尺寸225*152*520mm

9重量11.4kg

正常工作條件

1海拔不超過2000米

2環境空氣溫度-25°~+40°

3空氣相對濕度：月平均濕度為25°，月平均最大相對濕度為95%

4無顯著沖擊、振動和搖動的場合

5在防風雨侵襲的場所

6無足以腐蝕金屬和破壞絕緣的氣體和塵埃的場所。

觸頭組合體山三相靜觸頭，正向動觸頭組和反向動觸頭組，封閉式隔弧柵滅弧罩以絕緣耐弧塑料框架和蓋組成。觸頭系統采用單斷點拍合式結構，其特點是靜觸頭采用雙L型靠背式對稱結構，并在觸頭的回路中設置了導磁體，用來增強自勵磁場，使在分斷大電流時，靜觸頭和動觸頭臂之間產生強大的電動斥力，以利于提高發斷速度，同時還可以加強吹弧磁場，減少電弧在觸頭上的停滯時間，并增加電弧電壓上升率，使電弧快速進入滅弧柵片中，從而大大改善分斷時的滅弧效果。正、反向動觸頭組借助操作機構和交叉導電板，實現動、靜觸頭的接通、分斷和更換電源的相序。

操作機構山操作盤、同軸四連桿機構、操作臂和儲能彈簧連動機構組成。正、反向動觸頭組的兩根出軸，與各自的操作臂相連，電源經靜觸頭輸入，當操作盤在零位時，正反向動觸頭組處于斷開狀態，電源被隔離：當操作盤順時針轉動，帶動一組四連桿機構驅使正向動觸頭組轉動并且與靜觸頭閉合，接通電源，在四連桿機構過死點3°后自鎖，觸頭獲終壓力。彈簧被拉伸儲能；而另一組四連故機構則使反向動觸頭組遠離靜觸頭，形成正、反向動觸頭相互鎖狀態分斷時，將操作盤逆時針轉向零位，當環形槽帶動四連桿機構過死點后，拉簧立即釋能速動，動觸頭組快速分離，切斷電源；當操作盤由零位逆時針轉動，可實現反向動觸頭組和靜觸頭的接通，通過交叉導電板，改變輸出端電源的相序，實現換相。

隔離器上的輔助觸頭，受操作盤凸輪的控制。當操作盤在零位時，主電路隔離，其觸點處于常開，（常閉）狀態；當接通操作時，其主觸頭閉合（或斷開）；分斷操作時，其觸點超前主觸（或閉合）。因此，在一般情況下，隔離器能可靠保證在無負載的下接通、分斷和反向接通換向。

安裝和使用
