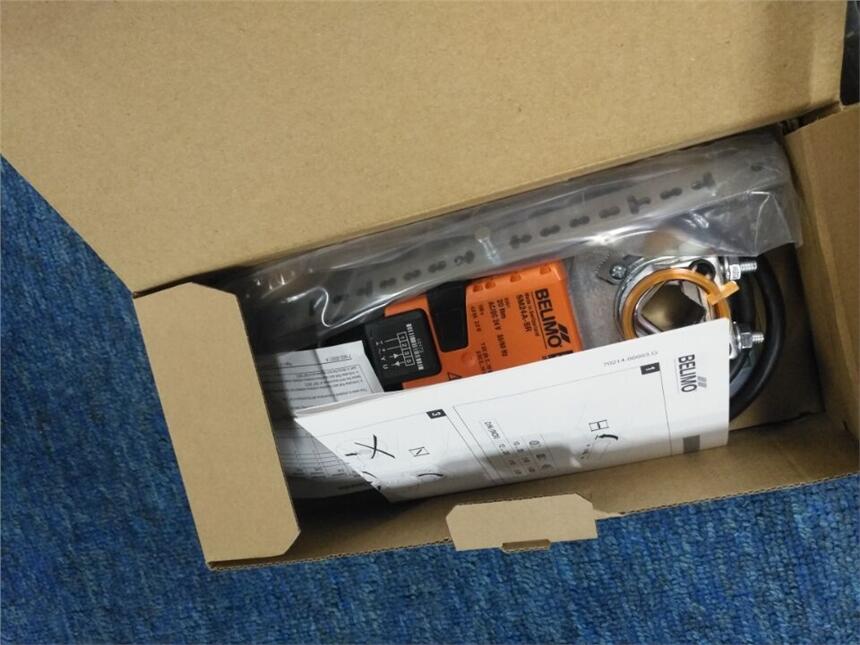

博力謀防火排煙風門執行器BFN24型瑞士原裝
博力謀防火排煙風門執行器運行方式 執行器將風門驅動到相應工作位置。同時執行器內置的復位彈簧張緊。如果電源中斷，彈
簧將驅動風門回到其初始位置。
性能高度可靠 執行器具有全行程電子過載保護功能，無需限位開關，運行至終點自行停止。
安裝 FS.. 系列: 執行器通過一個冷壓接夾持器直接安裝在風門軸上。V型卡上的齒保證了執行器
與風門的牢固連接，由于采用特殊設計，夾持卡不會損壞執行器的中心軸。并裝有防止執
行器本體發生轉動的配件。
B..F.. 系列: 方軸安裝-執行器通過方軸適配器安裝在風門軸上。方軸適配器提供執行器和
風門軸的完美連接。防止執行器本體發生轉動的配件由防火閥廠家提供也可單獨訂購防轉
固定片。
手動操作功能 B..F.. & FSAF.. 系列: 風門可手動轉至任意位置并鎖定。機械鎖定裝置可以手動解除或接通
電源自動解除
內置位置開關 B..F.. & FS..-S US 系列: 執行器內置兩個輔助開關（其中一個為BLF24-SR）。
熱電開關
BAE72B-S
博力謀防火排煙風門執行器B..F..-T 系列: 如果環境溫度超過72℃，熱電開關Tf1工作。如果風管內部溫度超過72℃，
可更換熱電開關Tf2/Tf3工作。這兩個熱電開關都會引起電源的永久斷路。
連接到 SBS 控制 B..F..-ST 系列: 執行器帶有與連接導線相匹配的插頭。通過通訊與電源單元BKN230-24，
執行器可集成到SBS監控系統中。
用于暖通空調系統中的防火排煙風門控制
博力謀防火排煙風門執行器BFN24型瑞士原裝
扭矩：
額定電壓：
控制方式：
9/7Nm
AC/DC 24V
開關型
手動操作功能
方軸12x12mm，延長軸套
額定電壓 AC 24V 50/60Hz, DC 24V
額定電壓范圍 AC 19.2...28.8V / DC 21.6...28.8V
耗電功率 -BFN24(-ST)
-BFN24-T(-ST)
4W @ 運行 / 1W @ 待機
4W @ 運行 / 1.1W @ 待機
變壓器容量 6VA (最大電流 8.3A @ 5ms)
輔助開關
-切換點
2 SPDT, 1mA...3(0.5)A, AC 250V，防護等級II
固定于 5°, 80°
連接電纜 -電機
-輔助開關
1m, 2x0.0.34mm2 (無鹵素阻燃電纜)
1m, 6x0.75mm2 (無鹵素阻燃電纜)
熱電斷開裝置電纜長度 0.5m
扭矩 -電機
-彈簧復位
9Nm
7Nm
旋轉方向 通過 L/R 安裝選擇
旋轉角度 最大 95° (包括彈簧預緊的 5°)
運行時間 -電機
-彈簧復位
<60s/90°
20s @ -10...+55°C/<60s @ -30...-10°C
聲功率級 -電機
-彈簧復位
最大 55dB(A)
最大 70dB(A)
位置指示 機械指示器
熱電開關 -BFL24-T(-ST)
 -BAT
管道外溫度72°C
管道內溫度72°C
防觸電保護等級 III (安全低壓)
電氣防護等級 IP54
EMC CE 按照 2004/108/EC
認證IEC/EN IEC/EN 60730-1 和 IEC/EN 60730-2-14
運行方式 類型 1.AA.B
運行環境溫度 -正常工作
-安全模式
-30...+55°C
當熱電開關激活安全模式時，安全位置將達到最高75℃
非運行環境溫度 -40...+50°C (無熱電開關：-40...+80°C)
濕度 5...95% 相對濕度, 無結露（EN60730-1）
軸徑 方軸 12mmx12mm (提供10mm軸套適配器)
維護 免維護
重量 -BFN24(-ST)(-T-ST)
-BFL24-T
1.4kg
1.5kg
