測功機操作說明
一、測功機系統連接圖
30kW測功機由渦電流測功機2WB115、磁粉制動測功機2PW115、離合器EK、TSC401扭矩-轉速調節器、DES電源模塊、DSP6001測功機控制器和PC機等組成，系統連接圖如圖1所示。

二、手動測試操作

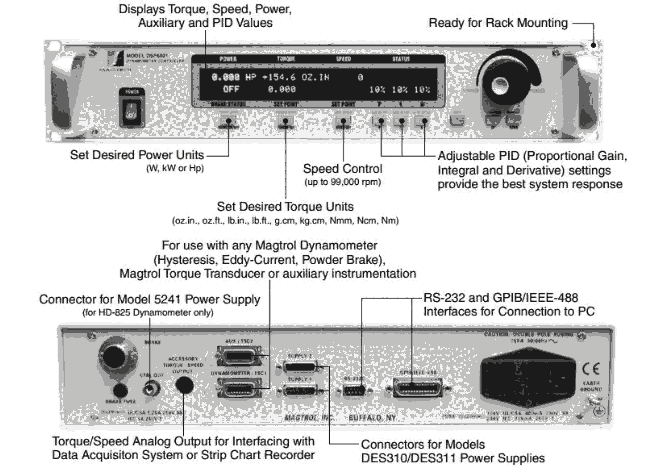

DSP6001測功機控制器前后面板分別如圖2和圖3所示。
圖 2 DSP6001測功機控制器前面板
圖 3 DSP6001測功機控制器后面板
手動測試步驟： 1.功率、轉矩單位設置；
2.最大功率、最大轉速、最大轉矩設置； 3.轉速、轉矩報警設置； 4.開環控制方式加載。
三、軟件測試操作
MAGTROL M-TEST 5.0軟件啟動后的界面如圖4所示。
圖 4 M-TEST 5.0軟件啟動界面
軟件測試步驟：
1.硬件配置，點擊“Find Devices”查看是否與DSP6001連接，并進行最大轉速、最大轉矩、最大功率的設置，配置界面如圖5所示；
圖 5 硬件配置界面
2.顯示數據設置，對需要顯示的數據進行選擇，數據顯示設置界面如圖6所
示；
圖 6 數據顯示設置界面
3.定點測試模式設定，設定界面如圖7所示，其中控制參數設置為“Torque”，時間基數設置為“Seconds”，采樣速率設置為“0.1”，無需堵轉將最大制動電流項關閉，設置最大電流，設置加載轉矩大小及加載時間，“Number of Cycles”指的是重復加載的次數；
圖 7 定點測量模式設定界面
4.開始測試界面如圖8所示，點“Start Test”測試開始；
圖 8 開始測試界面
5.保存數據。
四、注意事項
1.軟件測試過程中，實際電流超過設置最大電流，測試立即中止； 2.定點測試中，若負載值由一點立即變為另一點，加載時間設置為0。

美國MAGTROL測功機使用操作步驟

 Magtrol馬達測試系統，除了可以測電機的扭力、轉速、功率外，因我們還配備了高速電力分析儀，所以電流、電壓、頻率、振幅因子、電壓電流峰值和功率因數等參數均可以測，包括馬達測試軟件上都會記錄且顯示各個參數的曲線圖，并且扭力、轉速、功率、電流、電壓、效率曲線可任意組合觀看。m-test5.0軟件采集速率非常快，1秒可采集100組數據，您可根據曲線來分析，也可根據采集的數據來分析電機的性能等。 magtrol的測功機分為磁滯式、渦電流式和磁粉式測功機，如您要做電機從空載到加載到堵轉的全程測試您可以選擇磁滯式和磁粉式測功機，如果您只做100轉以上的測試且扭力和功率包括轉速均很高的情況下就可以選擇渦電流測功機。另外我們磁滯式測功機有一款微型測功機，可測得扭力為2nmm或4nmm，功率可測到4w，非常適合微型電機測試用。如您的電機扭力功率轉速都比較大，也可以采用我們的扭力傳感器，它的額定扭力可測到50000nm，您可搭配您的電機進行對托來測試電機的扭力和轉速，并且我們配有扭力轉速功率顯示器及配套的軟件。
主要產品為：磁滯式測功機，磁粉式測功機，渦流式測功機，扭力傳感器，磁滯式制動器，離合器，各種聯軸器．以及過載保護器，稱重傳感器，位移傳感器．
  MAGTROL測功機應用現場其中磁滯式測功機（hd系列）適用于低到中等功率(最大14千瓦間斷模式)的電機測試。該磁滯式測功機不需依靠速度來產生扭力，而是利用一個磁滯制動系統，因此可以進行從無載到堵轉的全程測試。磁滯式測功機的冷卻方式可分為對流冷卻（無風源）及空氣冷卻（壓縮空氣或鼓風機）等，依型號而有所不同。根據測功機的大小與系統組成,所有magtrol 磁滯式測功機精確度為滿刻度的± 0.25%到 ± 0.5%。為了使測功機與系統更好地融合，martrol提供長底板和短底板.當與帶t型槽的測試桌和martrol的可調式馬達夾具配合使用時,短板型更方便馬達的安裝. 而長板型更適合用于桌面測試. 渦電流式測功機（wb 系列）適用于高轉速、中到高功率的電機測試。渦電流式測功機的扭力隨著轉速的提高而加大，并在額定轉速時達到扭力峰值。由于轉子直徑較小，渦電流式測功機具有較低的慣性。其冷卻方式是通過定子內的循環水冷卻系統來帶走制動時所產生的熱能。由于采用水冷卻方式，wb 具有極高的連續測試功率（最大功率 140 kw）。
    根據測功機的大小與系統組成：
    WB渦電流式測功機的精確度范圍為滿刻度的 ±0.3% 到 ±0.5%（wb 2.7 為 ±2%）。
    PB 系列磁粉式測功機適用于中低轉速或中高扭力范圍的測試。如同磁滯式測功機一般，磁粉式測功機可以在零轉速時提供最大扭力。其與渦電流式測功機均采用水冷卻的方式，最大測試功率可達 48 kw。根據測功機的大小與系統組成，PB 磁粉式測功機的精確度范圍為滿刻度的 ±0.3% 到 ±0.5（pb 2.7 為 2%）。
 Magtrol 可提供將渦電流式測功機與磁粉式測功機串接在一起的復合式測功機。串接后，兩種測功機的特性將被整合在一起以便測試被測電機從零轉速到轉速的扭力特性。許多不同型號的 PB/WB 都可以串接組成復合式測功機。
