井口試壓裝置（車載式撬裝電動試壓泵）系統技術方案

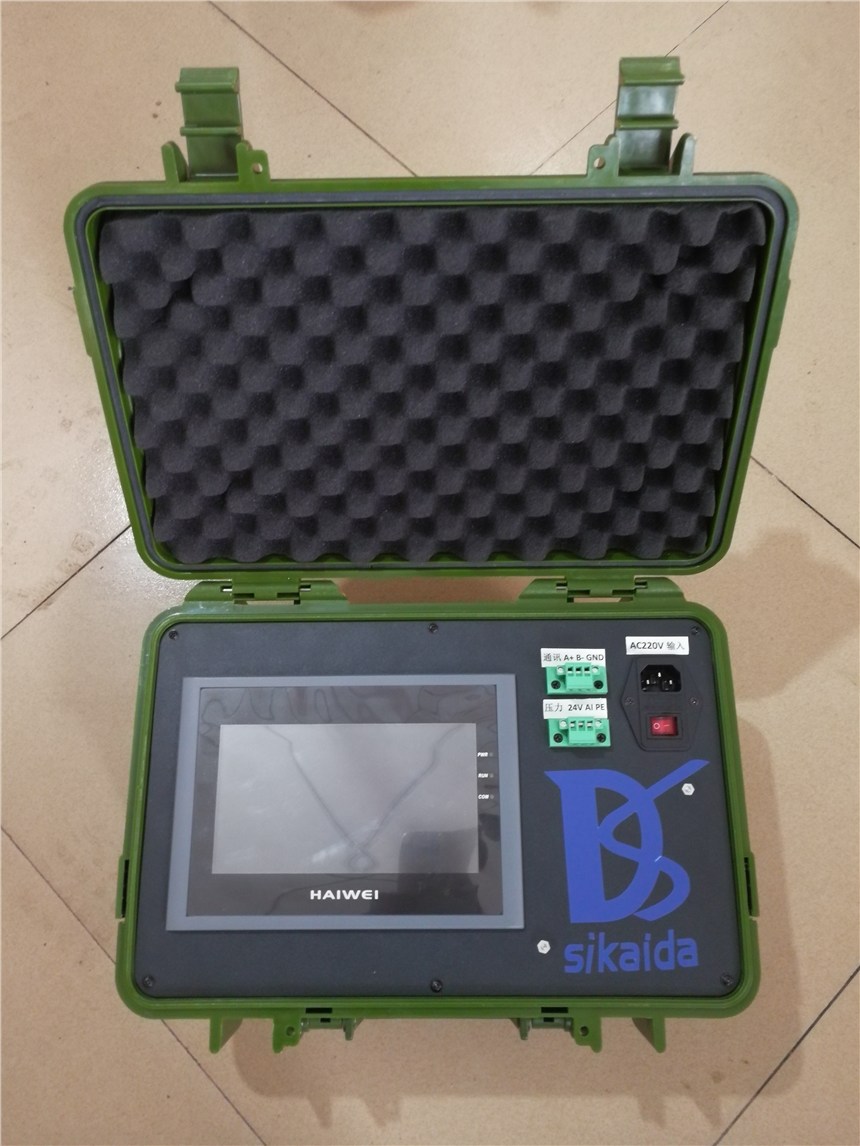

本套井口試壓裝置是我司根據目前陜北油氣井二開完井測試市場利潤較低的情況，在我司原有井口試壓裝置（試壓車）的基礎上去掉了復雜的一些外部配置，精簡集成的最新簡易型井口試壓裝置（車載式撬裝電動試壓泵及壓力采集系統），其中動力源電動試壓泵采用意大利進口AR泵頭及保壓閥匯大大增加了設備整體性能和保壓效果，添加了兩套手動截止閥使試壓流程更加簡單，保壓效果更加可靠。本裝置的數據采集系統配備了一套真實的壓力采集軟件和一套模擬的壓力采集軟件，軟件所出得曲線報表且報表可以任意編輯修改，軟件可以遠程修改，可以更加完美達到井隊的要求。

公司擁有強大的試壓泵、電動試壓泵、氣動試壓泵等試壓泵控制系統研發團隊，憑借十多年與國內外各大優質試壓泵廠家配套控制系統的行業設備經驗，開發出具有自主知識產權的試壓泵控制系統專用控制軟件，并非PLC自帶組態軟件，具有控制精度高、系統運行穩定、人性化操作界面、強大的自定義功能等特點，可為廣大用戶升級定做各種閥門試壓工裝夾具、防噴器遠程控制裝置及各類非標耐壓測試系統，遙控、自控、變頻、數顯、數控記錄儀控制壓力測試系統、計算機控制壓力測試系統以及非標壓力測試控制系統可配合國內外任何型號的試壓泵、試壓機等壓力測試設備進行各種壓力測試、疲勞測試、靜壓、爆破等各種試驗！

公司具有得天獨厚的API 6A標準超高壓系統及超高壓試壓工裝夾具生產加工優勢，并與國內外供應商緊密聯系，應用國內外高可靠性配件，不斷吸收國內外行業先進技術，應用到各類電動試壓泵、氣動試壓泵、非標定制試壓泵、柴油機、汽油機試壓泵等的研發生產改進中，現在成套設備配件自產率已達到90%以上。目前公司的試壓設備主要有水密封試壓設備、氣密封試壓設備等。其中水密封試壓設備系列有試壓泵、高壓電動試壓泵、數顯記錄儀試壓泵、計算機試壓泵、車載式移動試壓系統、微機高壓測試系統等。氣密封試壓設備系列有空氣密封試壓設備、氮氣密封試壓設備等，產品及解決方案涵蓋石油、航空、航天、軍工、車輛、消防、壓力容器、管材等領域。

一、設備的使用條件：

1、設備可在需方除工裝夾具外不必增加其它設施的情況下可正常安裝使用；

2、工作環境：0℃～45℃ 、無可燃性氣體、通風干燥、周邊無強電磁干擾信號；

3、試驗介質: 水、乳化液、防銹水及粘度與水相近的中性油品；

4、設計耐壓:40MPa（電動試壓泵）；

5、測試溫度：根據實際使用環境及介質溫度；

6、壓力測量精度：精準度為滿量程千分二點五；

7、本系統采用：40MPa精度為FS 0.25%的壓力傳感器；

8、本系統的整體采集精度為FS 0.3-0.5%；

9、電源：AC380/220V,50Hz；

10、相對空氣濕度要求：≤70-90%。

本套設備根據客戶實際技術要求非標制作：其中參考試壓泵執行標準：

JB/T9089-2014試壓泵

JB/T6909-2014超高壓泵

JB/T12013-2014自控試壓機

JB/T53194電動試壓泵 產品質量分等；
