PM2125
PM2125C METSEPM2125C
PM2225
PM2225C METSEPM2125C

概述
PM2000 系列電力參數測量儀表，是施耐德電氣PowerLogic 儀表家族中又一全新產
品。具有全電量電力參數測量，直觀易讀，外觀設計精巧，安裝簡捷等特點，適用于
各類行業的配電監控系統。
PM2000 系列儀表提供LED、LCD 兩種顯示屏型選擇。
PM2100 系列：LED 顯示屏：直觀導航，三個按鈕，高度14.2mm，高亮度LED 顯示
屏。儀表前面板兩側有兩列LED 指示燈，對應選擇的參數名稱顯示。

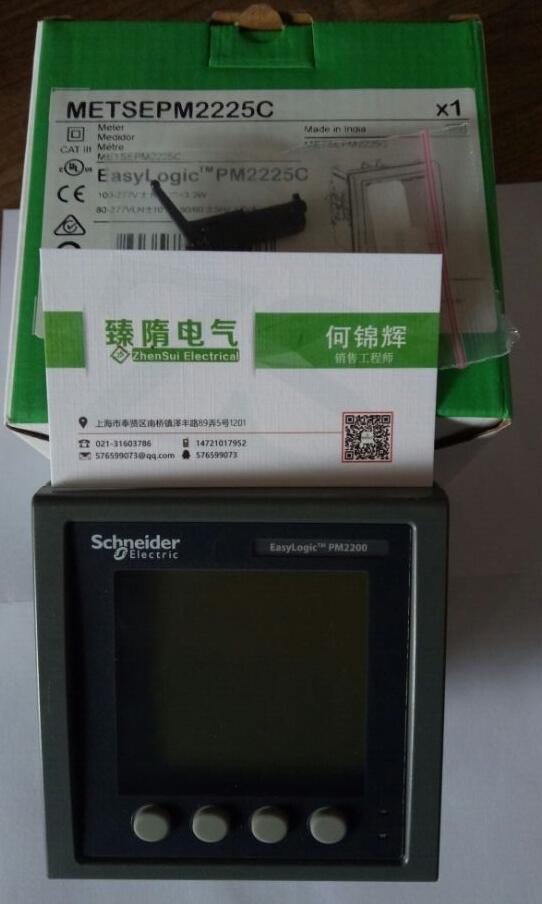

PM2200 系列：LCD 顯示屏： 單色LCD 顯示屏， 分辨率128x128， 可視范圍
67x62.5mm，方便用戶即時讀取所測參數。明亮的顯示屏具有極佳的抗反光性，即
使在強光和大視角環境下也可以獲得良好的視覺效果。直觀的菜單導航、七種語言選
擇、多種圖形和圖標顯示，幫助您更好地了解您的電網。
典型應用
> 電力監控：對系統內部的線路和負載進行遠程的實時監控
> 能源管理：滿足客戶對電能分項計量和成本分攤的特殊需求
關鍵特性與功能
安裝方便
> 兩側配有安裝卡榫，無需使用任何外部工具即可現場安裝和改造；
> 儀表厚度僅為 54mm，節省柜內空間；
> 線電壓為 480V以下的情況，可直接連接，不用配置額外的電壓互感器等附件。

PM5350系列電力參數測量儀是施耐德公司原裝進口的高性能電力監測儀表，可以監測電氣設備所需的各種測量功能，可監測三相和中性線。它具有易讀數的大顯示屏，獨特的白色背光和大字體，即使在特殊的光線和視角下，也具有易讀性。顯示屏具有抗反光和刮擦的特性，直觀界面上有帶自導向功能菜單。
PM5350多功能電力儀表
應用·盤面儀表·中英文顯示界面·分計量/成本分配/帳單檢查
  ·電氣設備的遠程監測·基本電能質量監測
  ·測量不平衡度及諧波總畸變率等，統計回路帶電時間及停電次數，幫助分
析故障原因。
PM5350基本功能特點
  ·遙測：三相電壓、電流、功率、電度、功率因數、頻率、THD、最大/最小
值等電量參數
  ·遙信：開關運行狀態、故障狀態等信號，本體帶4個DI, 關鍵參數告警
  ·遙控：遠程控制分合閘，本體帶2個DO
  ·通訊：標準2線制RS485接口，標準Modbus RTU協議

PM810MG PM820MG  PM850MG PM870MG

PowerLogic電力監控系統
PM800 系列電力參數測量儀及模塊
PM810MG 全電量測量、1DI,1DO,Modbus/RS485通訊,大液晶屏顯示
PM820MG PM810 全部功能、諧波分析、時鐘、數據和報警記錄
PM850MG PM820 全部功能、波形捕捉、負荷趨勢預測
PM870MG PM850 全部功能、電壓的驟升和驟降監測
PM810LOG PM810 的擴展模塊，諧波分析，時鐘，數據和報警記錄
PM8M22 PM800 系列的IO擴展模塊，2DI、2DO
PM8M26 PM800 系列的IO擴展模塊，6DI、2DO
PM8M2222 PM800 系列的IO擴展模塊，2DI、2DO、2AI、2AO
PM700 系列電力參數測量儀
PM700MG  全電量測量、THD、Max/Min、大屏幕液晶顯示
PM700PMG PM700 全部功能、2個脈沖輸出
PM710MG PM700 全部功能、Modbus/RS485通訊
PM750MG PM710 全部功能、報警、2DI/1DO

無功功率補償系統
Varlogic功率因數控制器
52448 6 步功率因數控制器NR6
52449 12步功率因數控制器 NR12
52450 12步功率因數控制器 NRC12
52451 NRC12 通訊附件，Modbus 485通訊模塊
52452 NRC12 附件，外部溫度探針

PM700系列電力參數測量儀
PM700MG  全電量測量、THD、Max/Min、大屏幕液晶顯示
PM700PMG PM700全部功能、2個脈沖輸出
PM710MG  PM700全部功能、Modbus/RS485通訊
PM750MG  PM710全部功能、2DI
PM200系列電力參數測量儀
PM200MG  全電量測量、大屏幕液晶顯示
PM200PMG PM200全部功能、2個脈沖輸出
PM210MG  PM200全部功能、Modbus/RS485通訊
ME1系列
  ·ME1 單相電能
  ·ME1z 單相電能 部分計量
  ·ME1zr 單相電能 部分計量 遠程脈沖輸出
ME3 系列
  ·ME3 三相電能
  ·ME3zr 三相電能 部分計量 遠程脈沖輸出
ME4 系列
  ·ME4 三相電能
  ·ME4zr 三相電能 部分計量 中性線測量 遠程脈沖輸出
  ·ME4zrt 三相電能 部分測量 遠程脈沖輸出 電流互感器
