ATP-3400型油泵控制器功能說明書

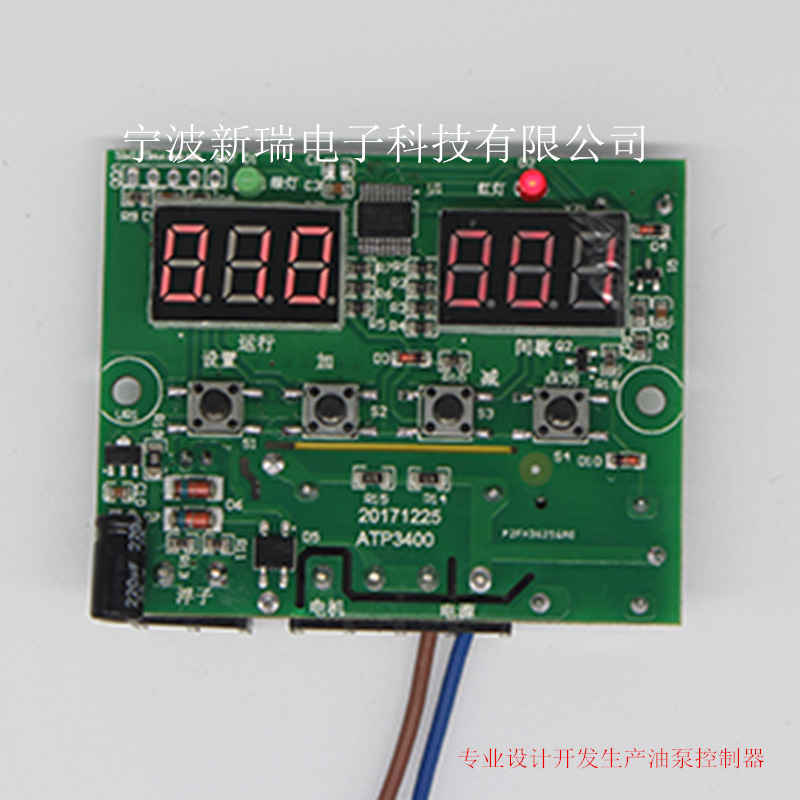

ATP-3400型油泵控制器為0.36寸雙數顯LED屏， 雙顯LED屏可分別進行潤滑系統的運行時間與停止時間的設置。通過新一代微電腦芯片進行定時控制，它具有設定方便、數碼顯示，定時精度高及可靠性佳等優點特性。

一、功能簡介

1. 控制器開機時先執行潤滑時間計時T1。

2. 運行時間T1（秒）和停止時間T2（分鐘）均可設定。

3. 油泵運行或停止時以綠色與紅色LED指示燈顯示。

4. 液位過低檢測。

5. 手動加油功能

6. 阻容方式降壓，工作穩定可靠

7. 適用于電磁泵

二、技術參數及功能詳細介紹

1. 潤滑系統的運行與停止時間可自行設定，設定范圍為：

運行時間T1：1-999秒（出廠原始值10秒），時鐘倒計時計數，同時綠色LED（RUN）亮；

停止時間T2：1-999分(出廠原始值10分），時鐘倒計時計數，同時紅色LED亮；

2. 油泵控制器正常工作狀態: 控制器工作狀態按照油泵電機運行T1油泵運行電機→油泵電機停止T2→油泵運行電機T1→......,方式循環工作。

3. 系統如下情況報警、報警時閃爍顯示異常，并蜂鳴。

①液位端口為常開點，當油箱油位過低時LED顯示屏顯示ERO，并伴有蜂鳴器滴鳴叫聲。

②警報解除：油箱加油后浮子開關復位后控制器自動復位，警報自動解除。

4. 手動加油：按S4手動鍵，系統進入手動加油狀態。時鐘正時計數1，2，3.....~998,999同時綠燈亮，計數到999S后不再顯示加油時間，LED屏會一直顯示999。期間如果放開S4手動鍵，手動加油終止，自動進入T1工作與T2停止的循環工作狀態。

5. 蜂鳴器：異常警報時蜂鳴器嘀嘀...連續發聲直至按低液位報警解除為止；

6. 輸入交流市電220VAC，輸出控制220VAC電機。

ATP-3400型雙數顯LED屏油泵控制器的使用方法：

運行時間的設定，按住S1“設置”鍵3秒之后，則進入運行時間設定狀態， 綠色LED燈指示燈常亮， 此時左邊的3位LED顯示出廠工作時間值， 按S2鍵（增加）與S3鍵（減�。└淖償抵档脑诖笮。�短按S1鍵選擇時鐘個十百位（被選擇的位閃爍）。

長按S1設置后，則進入停止時間設定狀態， 紅色LED燈指示燈常亮， 此時右邊的3位LED顯示出廠停止時間值， 按S2鍵（增加）與S3鍵（減�。└淖償抵档脑诖笮�，短按S1鍵選擇時鐘個十百位（被選擇的位閃爍）。長按S1鍵設定確認，數據被寫入內存。（如果設置過程中10秒內無任何按鍵操作本次設置無效。自動恢復前次設置。）油泵控制器接入AC220V即進入工作，由T1運行與T2停止狀態設定時間循環。
