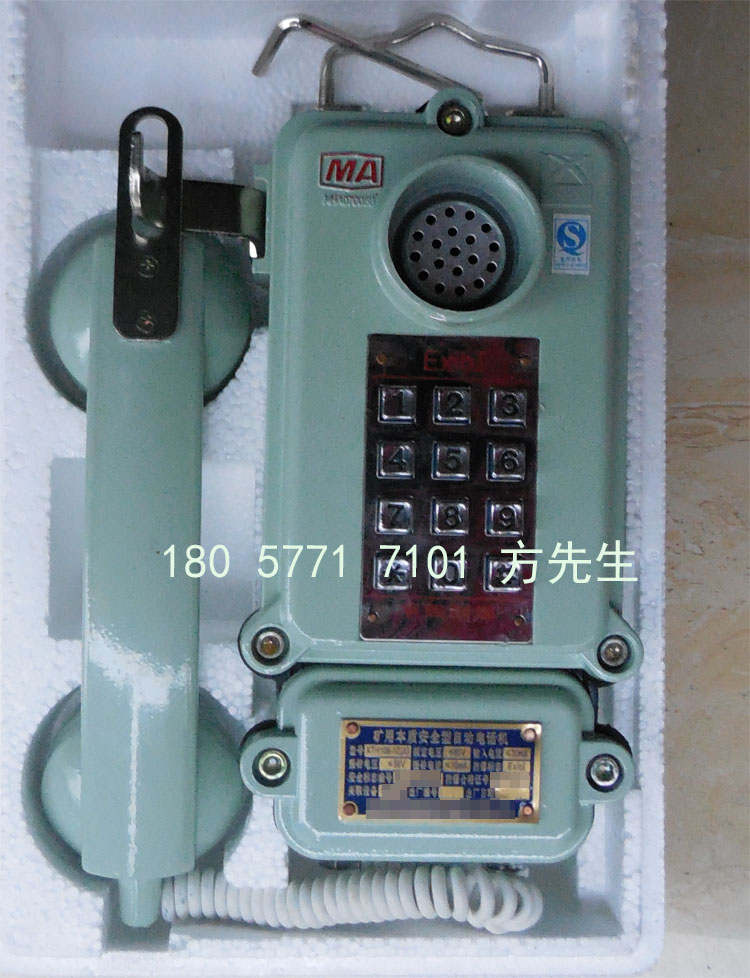

KTH106-3Z（B）原KTH8礦用本安型電話機（桌式、掛式兩用）黑色
一、概述
1、KTH106-3Z(B)礦用本安型電話機（以下簡稱“電話機”）是一種適應礦山井下嚴酷條件下使用的電話機，其外殼選用阻燃抗靜電DMC工程模塑料壓塑成型，堅固耐壓，采用耐酸橡膠制成密封圈，防水防塵性能更優越；電路采用現代集成化電路設計，是一種符合煤礦防爆要求的新穎的防爆通訊產品。
2、電話機與KTA131組合后根據與耦合器輸入端相適應的交換機、調度程控交換機配套，組成本質安全防爆通訊系統。
3、電話機以GB3836.4-2000、Q/HX001-2007、MT209-1990等標準的部分條款為設計依據，防護等級可達IP65。具有防水防塵功能。
4、電話機主要用在有甲烷和煤塵混合爆炸物但無足以破壞金屬及絕緣物的腐蝕性氣體和蒸汽的環境中。
5. 鍵盤為全密封帶夜光輕觸按鍵，并設有有緊急呼叫，重撥按鍵。具備雙音頻發號功能。振鈴聲光顯示。
6.電話機內電路采用國際通用集成電路，具有發號準確、通話清晰、工作穩定等優點。并適合在環境噪聲不大于75dB的工作場所下中使用。

二、主
要技術指數
1、本安參數:

a、通話頻率300～3400Hz
b、振鈴聲級≥80dB
c、防爆等級：ExibI Mb
d、本安輸入工作電壓≤DC57V
e、本安輸入鈴流電壓≤AC50V
f、工作電流≤31mA
g、鈴流電流≤24mA
h、關聯設備KTA131一般兼礦用本安電話耦合器
i、重量:約2.1kg  24KG/箱（6臺/箱）

2、電聲特性：

礦用仿真線長度	0km	5km	10km
發送響度評定值(SLR)	≥2	≤15	≤18
接收響度評定值(RLR)	≥-8	≤2	≤2
側音壓掩蔽評定值(STMR)	≥3	≥8	≥5

3、雙音頻發號與緊呼 a、發號頻率：（見表3）
b、頻率偏移≤1.5％
c、信號電平 低頻群：-9dBm±3dB
高頻群：-7dBm±3dB
頻率組合中，高頻分量電平應比低頻分量電平高2±1dB

三、防爆通訊系統安裝形式：
本產品的關聯設備為KTA131

四、功能與特征：
1、電話機為雙音頻發號與具有緊呼功能，安裝特征為座掛雙用式。
2、電話機的發號電平、發送接收當量均可調，緊呼號可調，出廠設置為“#” 鍵。
3、通訊距離≤10km, 線纜型號規格為：線纜型號規格為MHYV1*2*7/0.37。
4、電話機機外形尺寸：342（帶掛鉤）×190×131
5、外殼選用阻燃抗靜電DMC工程模塑料壓塑成型，堅固耐壓，采用耐酸橡膠注型而成密封圈，防水防塵性能更優越。

五、電話機功能使用說明
1、KTH106-3Z(B)型煤礦用本質安全型電話機安裝在易燃易爆場合，中間必須加接KTA型電話用安全耦合器。
2、接聽電話：聽到電話鈴聲后，摘機即可與對方通
3、撥號呼叫：
a.摘機聽到撥號音后，撥對方電話號碼，如聽到忙音，先掛機，稍后再摘機按一下“重撥”鍵即可。
b.如被叫方是總機下的分機，摘機，先撥總機號，接著撥“掛斷”鍵，再接下去撥分機號，遇忙掛機，稍候摘機再按一次“重撥”鍵。
4、緊呼操作：
a.緊呼號設定：話機出廠時設定為“#”，如調度機的緊呼號不是“#”，須重新設定；先要搞清調動交換機的緊呼號碼，如“5”，再從本說明書表3查得“5”的行列號是R2、C2；打開話機后蓋，將話機線路板上CZ2插件上的倆短接插片分別移至R2、C2的位置上即可。
b.緊急呼叫：摘機（即拿起話筒），按下“緊呼”按鈕。
5、發送（S）、接收（R）以及雙音頻（TONE）調節，上述三項均可做大小調節，打開話 機背面小蓋，能看到印刷版上標有 、 、及 的地方，其上方有短接插片、將插片插在“ ”標記的左端為信號小，插在“ ”標記的右邊為信號大。

六、簡易故障排除方法

故障現象	檢查	故障排除
無聲	1、檢查連線是否牢固 2、耦合器是否接反	連接重接好 耦合器應更正接線
只能接聽不能發號	檢查發號方式與交換機接收方式是否相符合	話機發號方式與交換機接收方式一致即可
無振鈴聲	檢查安全耦合器是否接反	耦合器接反給予更正
雜音很大	1、檢查線路是否有生銹現象 2、接線盒是否潮濕生銹	清除生銹或更換線路更換接線盒

經過上述方法尚未排除故障，請與生產廠方聯系，購買零部件進行維修或者購買生產廠的合格模塊進行更換。

七、使用及貯運環境條件：
1、使用環境溫度：-5℃～+40℃
2、使用環境相對濕度：≤95%（25℃時）
3、使用環境大氣壓力：80～106Kpa
4、使用環境衛生噪聲：≤65dB(A)
5、貯運溫度：-40℃～+60℃
6、貯運振動：加速度50m/s²
7、貯運沖擊：峰值加速度500m/s²
八、訂貨須知：
1、根據本單位程控交換機或 調度交換機實際功能鍵和使用場合，使用KTH106-3Z(B)礦用本安型電話機和KTA131一般兼礦用本安型電話耦合器。
2、訂貨要以合同為依據，將產品的名稱、規格、數量、郵編、地址、到站、電話、開戶銀行、帳號、國稅號和聯系人寫清楚。
3、本產品6臺裝一箱。
