機型豐富，更多選擇
提供不同類型、I/O 點數豐富的CPU 模塊，單體I/O 點數最高可達60 點，可滿足大部分小型自動化設備的控制需求。另外，CPU 模塊配備標準型和經濟型供用戶選擇，對于不同的應用需求，產品配置更加靈活，最大限度的控制成本。
選件擴展，精確定制
新穎的信號板設計可擴展通信端口、數字量通道、模擬量通道。在不額外占用電控柜空間的前提下，信號板擴展能更加貼合用戶的實際配置，提升產品的利用率，同時降低用戶的擴展成本。
高速芯片，性能卓越
配備西門子專用高速處理器芯片，基本指令執行時間可達0.15 μs ，在同級別小型PLC 中遙遙領先。一顆強有力的“芯”，能讓您在應對繁瑣的程序邏輯，復雜的工藝要求時表現的從容不迫。
以太互聯，經濟便捷
CPU 模塊本體標配以太網接口，集成了強大的以太網通信功能。一根普通的網線即可將程序下載到PLC 中，方便快捷，省去了專用編程電纜。通過以太網接口還可與其它CPU 模塊、觸摸屏、計算機進行通信，輕松組網。
三軸脈沖，運動自如
CPU 模塊本體最多集成3 路高速脈沖輸出，頻率高達100 kHz，支持PWM/PTO輸出方式以及多種運動模式，可自由設置運動包絡。配以方便易用的向導設置功能，快速實現設備調速、定位等功能。
通用SD 卡，方便下載
本機集成Micro SD 卡插槽，使用市面上通用的Micro SD 卡即可實現程序的更新和PLC 固件升級，極大地方便了客戶工程師對最終用戶的服務支持，也省去了因PLC 固件升級返廠服務的不便。
軟件友好，編程高效
在繼承西門子編程軟件強大功能的基礎上，融入了更多的人性化設計，如新穎的帶狀式菜單、全移動式界面窗口、方便的程序注釋功能、強大的密碼保護等。在體驗強大功能的同時，大幅提高開發效率，縮短產品上市時間。
完美整合，無縫集成
SIMATIC S7-200 SMART 可編程控制器，SIMATIC SMART LINE 觸摸屏和SINAMICS V20 變頻器完美整合，為OEM 客戶帶來高性價比的小型自動化解決方案，滿足客戶對于人機交互、控制、驅動等功能的全方位需求。
全新設計，性能卓越
全新的S7-2 0 0 S M A R T 帶來兩種不同類型的C P U 模塊，標準型和經濟型，全方位滿足不同行業、不同客戶、不同設備的各種需求。標準型作為可擴展C P U 模塊，可滿足對I / O 規模有較大需求，邏輯控制較為復雜的應用；而經濟型C P U 模塊直接通過單機本體滿足相對簡單的控制需求。
S7-200 SMART信號板
編輯
對于少量的 I/O 點數擴展及更多通信端口的需求，全新設計的信號板能夠提供更加經濟、靈活的解決方案。
豐富的通信端口，集成強大的以太網通信

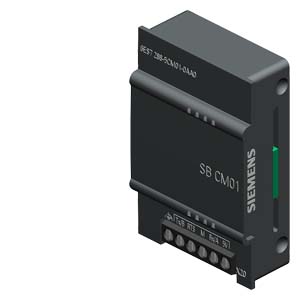

S7-200 SMAR T CPU 模塊本體集成1 個以太網接口和1 個RS485 接口，通過擴展CM01 信號板，其通信端口數量最多可增至3 個�？蓾M足小型自動化設備連接觸摸屏、變頻器等第三方設備的眾多需求。
以太網通信
所有CPU 模塊標配以太網接口，支持西門子S7 協議、TCP/IP 協議、有效支持多種終端連接：
· 可作為程序下載端口（使用普通網線即可）
· 與SMART LINE HMI 進行通信
· 通過交換機與多臺以太網設備進行通信，實現數據的快速交互
· 最多支持4 個設備通信
串口通信
S7-200 SMART CPU 模塊均集成1 個RS485 接口，可以與變頻器、觸摸屏等第三方設備通信。如果需要額外的串口，可通過擴展CM01 信號板來實現，信號板支持RS232/RS485 自由轉換，最多支持4 個設備。
串口支持下列協議：
· Modbus-RTU
· PPI
· USS
· 自由口通信
與上位機的通信
通過PC Access，操作人員可以輕松通過上位機讀取S7-200 SMART 的數據，從而實現設備監控或者進行數據存檔管理。
（PC Access 是專門為S7-200 系列PLC 開發的OPC 服務器協議，專門用于小型PLC 與上位機交互的OPC 軟件）
如 何對精彩面板（Smart line） 進行觸摸校準？
推薦文檔: 西門子工程師推薦本文檔！
說明:
由于觸摸偏差造成觸摸動作不執行或者觸摸屏剛剛做 完 OS 更新，此時為了避免由觸摸偏差導致的操作失誤，需要對觸摸屏進行校準設置。
硬件設備：
Smartline 系列觸摸屏 都可以根據此文檔進行校準操作。
校準步驟：
注釋：下面配圖中小手上的數字代 表的是校準過程中的操作順序，本文檔以Smart 700 為例。
1、Smart 700 上電后點擊“Control Panel”打開Smart 700 的控制面板。如圖 01。
圖 01.
2、 雙擊“OP”按鈕，打開“OP Properties”對話框。如圖 02。
圖 02.
3-4、切換至“Touch”選項卡，點擊“Recalibrate”按鈕，打開校準畫面。如圖 03。
圖 03.
5-9、首先使用觸摸筆或者手指觸摸屏幕畫面中數字 5 位置的十字圖標中心，然后十字圖標會依次出現在屏幕 畫面中 6-9 的位置，按照出現順序依次觸摸十字圖標 中心。如圖 04。
圖 04.
10、 觸摸完各個位置上的十字圖標后，將出現以下對話框。必須在 30 秒內單擊屏幕任意處，進行校準設置保存。 如圖 05。
圖 05.
