共板式法蘭系統是國際上通風管道制作法蘭連接兩大系統之一，它具有成本低、密封性能好，安裝方便簡捷的特點，特別適合于截面面積不大的通風管道生產，tdf共板式法蘭系統可用于工廠大規模工業化生產，是一種高效率化的風管法蘭系統的全新設計，tdf共板式法蘭機與轆骨機、剪角機、壓筋機等組合可形成全自動化的生產，亦可分組，帶機械到現場施工，非常適合目前國內施工企業的需要。

共板法蘭折邊機可直接對已做好法蘭的板材進行折彎加工，實現板材的三折，是共板法蘭風管加工過程中實用必備的設備，同時又可做為通用折邊機使用。
 一、特點：
ⅱ線是由上料架、調平壓筋機、沖尖口和沖方口油壓機、液壓剪板機所組成。電器控制部分采用全電腦控制，該控制系統具有閉環反饋系統，生產精度和穩定性明顯提高。其最大工作速度為12米/分。長度誤差為±0.5mm，對角線誤差±0.8mm。

三、工作示意圖
該生產線可以滿足風管板料下料，同時也可以為tdf（共板法蘭）下料工作，合成風管生產ⅱ線與lta-12（共板法蘭機），轆骨機，折邊機配套，加上相應的角碼就能生產高質量的自成法蘭式的風管。
四、基本配置
●電動送料機架1臺（配二個料盤）
●壓筋調平裝置一套
●液壓剪角機四套連模具
●液壓剪板機
●電腦及控制器及生產軟件一套
五、使用說明

共板法蘭機廠家/昆山共板法蘭機報價
1、定尺開料，可直接與電腦等離子切割機配合使用。
2、a.c或s插骨剪角，可與c骨轆骨機和s骨轆骨機配合使用。
b.tdf共板法蘭的各種連接方法定位剪角，可與tdf共板法蘭機，tdf折邊機配合使用。
c.可剪角鐵法蘭或之字法蘭使用的各種剪角。并能折出""、""和""并能與東洋骨角接合口機配套使用而完成整套風管。
3、可完成tdc剪切角并和插條法蘭折彎，如生產""型風管�？膳c東洋骨角接合口機和插條法蘭配合使用而完成完整風管

	DF 共板式法蘭系統是國際上通風管道制作法蘭連接兩大系統之一，它具有成本低、密封性能好，安裝方便簡捷的特點，特別適合于截面面積不大的通風管道生產，TDF共板式法蘭系統可用于工廠大規模工業化生產，是一種高效率化的風管法蘭系統的全新設計，TDF共板式法蘭機與轆骨機、剪角機、壓筋機等組合可形成全自動化的生產，亦可分組，帶機械到現場施工，非常適合目前國內施工企業的需要。

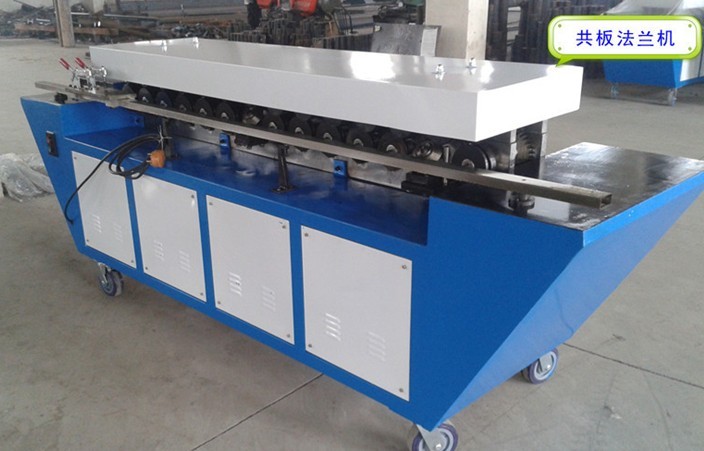

	共板法蘭機采用兩邊進料同時成形的工作方式，一邊成形法蘭，一邊成形安裝勾夾。采用共板式自成法蘭，使矩形風管法蘭的快速制作成為可能，具有制作成本低、安裝效率高等特點，便于批量標準化生產，特別適用于通風管道截面面積較大的矩形風管。
