供應DF46-30*9平衡盤DF46-30*9導葉套、填料壓蓋、次級密封環、主軸、軸套、進水段、中段、首級葉輪，各配件標準尺寸提供，我廠二十多年生產經驗，技術先進，品質卓越，廠價直銷，運行平穩，服務周到，免費為您提供技術參數，性能曲線圖，安裝尺寸圖，歡迎前來咨詢定購！�。。。。。�

長沙東方工業泵廠      黃經理18908476722       QQ：609109569      0731-85018184         0731-85540175

結構特點

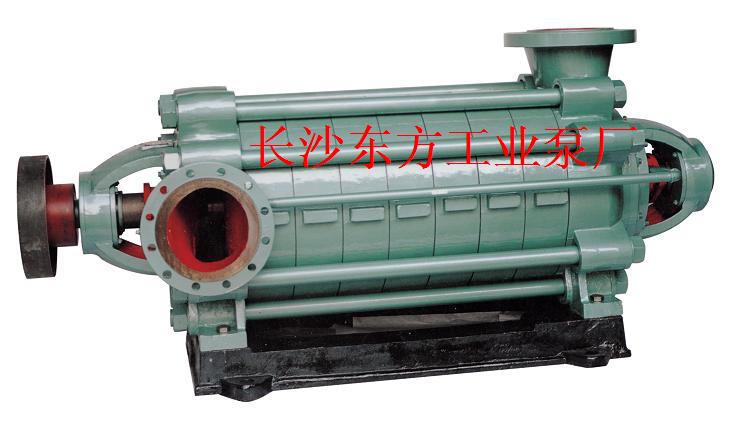

  本型泵是單殼體、單吸、多級臣式節段式離心泵結構，泵的進口水平，出口垂直向上具體結構如下：

  1.定子部分

  主要由前段、中段、導葉、后段、軸承架和平衡室蓋等零件用穿杠和螺母聯成一體、前段、后段兩側膀用螺栓和螺母固定在泵座上

  2.轉子部件

  主要由葉輪、葉輪擋套、平衡擋套、平衡盤及軸套零件用小圓螺母把緊，固定在軸上采用平鍵防轉。整個轉子支承在兩端的軸承上。轉子用彈性柱銷聯軸器與電動機直接聯接。

  為了補償膨脹在***后一級和平衡擋套之間裝了齒形墊，泵檢修時應更換此件。

  3.平衡機構

本泵采用能完全且自動平衡軸向力的平衡盤水力平衡裝置，該裝置由平衡板、平衡盤、平衡套和平衡擋套四個零件組成。

六、泵的裝配與拆卸

1.         泵拆卸時應注意的事項

1.         按停車順序停車

2.         泵殼內液體（包括冷卻水）應放掉；軸承部件是稀油潤滑時，應放掉潤滑油；

3.         拆去妨礙拆卸的附屬管路，如平衡管、水封管等等管路和引線；

4.         拆卸應嚴格保護零件的制造精度不受損傷，拆卸穿桿的同時應將各中段用墊塊墊起，以免各中段止口松動下沉將軸壓彎。
