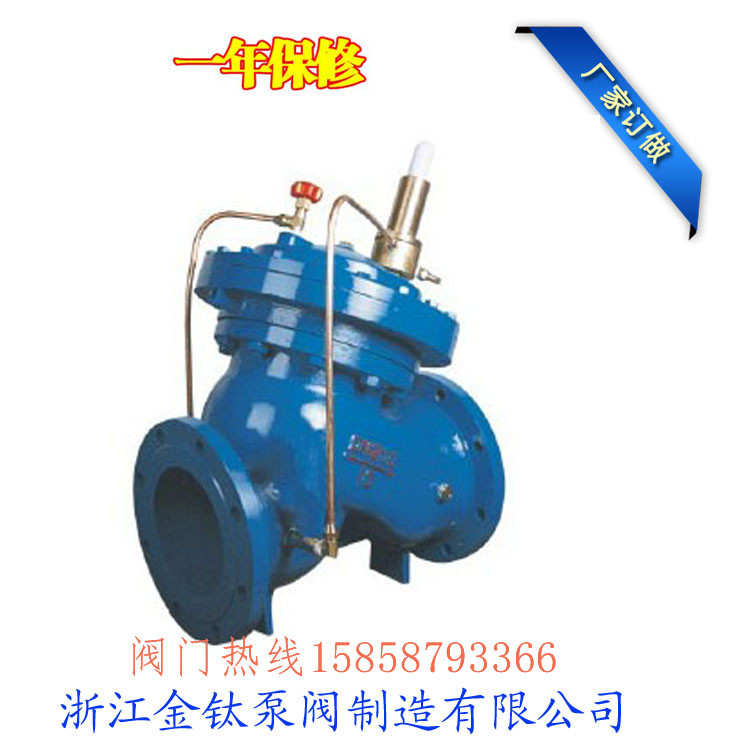

法蘭式DY30AX多功能水泵控制閥 DN500

本文源自：

http://www.jdzj.com/jiage/3_37279326.html

1.DY30AX多功能水泵控制閥技術參數：

1,公稱壓力：1.0MPa,１.6MPa,2.5MPa

2,較低動作壓力：0.05MPa

3,適用介質：水

4,適用溫度：0～80℃

5,緩閉時間：3～120s（可調節）

6,水錘峰值：≤1.3倍水泵出口額定壓力

7,水泵較高反轉速度：≤1.2倍水泵額定轉速

8,阻力損失：比旋啟式止回閥減少約31%。



2.DY30AX多功能水泵控制閥特點

水力控制閥就是水壓控制的閥門，是由一個主閥及其附設的導管，導閥，針閥，球閥及壓力等組成。根據使用目的，功能及場所不同演變成水力控制閥，遙控浮球閥，減壓閥，流量控制閥，緩閉式止回閥，泄壓閥，水力電動控制閥等。水力控制閥分為隔膜型或活塞型兩類，工作原理相同，都是以上游壓力差△P為動力，使隔膜（活塞）液壓式差動操作，完全由水力自動調節，從而使主閥閥盤完全開啟或關閉處于調節狀態，當進入隔膜（活塞）上腔控制室內壓力水被排到大氣和下游低區域時，作用在閥盤底部或隔膜下方的壓力值大于上方壓力值時，所以將閥盤推動完全開啟開啟位置，當進入隔膜（活塞）上腔控制室內壓力水不能排到大氣或下游低區域時，作用在隔膜（活塞）上方壓力值大于下方壓力值，所以就會把主閥盤壓到完全關閉的位置，當隔膜（活塞）上腔控制室壓力值處于入口壓力和出口壓力中間時，主閥盤就處于調節狀態，其調節位置取決與導管中的針閥和可調導閥聯合控制作用�？烧{導閥可以通過下游出口壓力并隨它的變化開大或關小其自身的小閥口，從而改變隔膜（活塞）上腔室的壓力值，控制主閥閥盤調節位置。



3.DY30AX多功能水泵控制閥應用范圍 ：

1、適用于清水、原水（含泥砂）、污水、海水、油品等系統。

2、工作壓力（MPa）：PN1.0、1.6、2.5、4.0

3、使用溫度：﹣10℃～130℃

4、通徑：DN200～DN1000mm

5、酸堿度：強酸、強堿濃溶液除外均可用（PH值在5-10之間）。

6、產品主要零部件采用不銹鋼、球鐵。密封圈全部采用進口橡膠原料，根據溫度選用，不同材料；且閥門主體內外腔經過環氧樹脂噴涂處理。耐磨損、防腐蝕、不易銹蝕，

不會造成污染物生成，無放射性，不會影響和危害環境及破壞生態平衡。



4.DY30AX多功能水泵控制閥性能：

1.支持水泵工作點在高效區內工作；

2.限制水泵大流量，低效率時運行；

3.微阻緩閉止回閥停泵時，關閉無水錘現象；

4.防止水泵過載超而定電流燒壞電機；

5.無級調節揚程功能；

6.限制揚程可調范圍0.1~0.6MPA，出廠時設定在0.1MPA

7.介質溫度：0~150C.

5.DY30AX多功能水泵控制閥故障排除：

現象	檢查內容	檢查方式	處理方式
增大壓力	1、壓力過低	觀察壓力是否過大	增大壓力
	2、頂上調節桿是否退出		交調節桿開啟
	3、調節閥 3、12（活塞型 3、13） 是否打開		打開調節閥
	4、管路是否堵塞	下管路	將堵塞手取出
	1 膜片或 O 型圈是否損壞	打開上蓋取出膜片或活 塞	更換膜片或 O 型圈
主閥關不嚴	2、活塞過緊		下調節桿使活塞活動后 再上調復位
	3、調節閥 3、12（活塞型 3、13） 是否打開		打開調節閥
	4、回水壓力是否過低	觀察壓力是否低于工作 壓力



6.DY30AX多功能水泵控制閥連接尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	500	600
L	205	220	245	290	400	425	457	535	610	660	692	865	1000
H	300	330	467	520	550	580	640	778	889	1010	1037	1294	1324

法蘭式DY30AX多功能水泵控制閥 DN500

訂貨須知：

閥門選購須知

1、根據使用場所、用途，且了解有關法規、規格、標準、方針、許用認可后既可選用適合各種要求的閥門;

2、確認閥門的工作條件、適用介質、工作壓力、介質溫度;

3、確定與管道相匹配的公稱通徑：DN(mm)、NPS( " );

4、確定與管道相連接方式：法蘭式、內(外)螺紋式、焊接式、對夾式、卡箍式、卡套式等;

5、確定閥門操作的驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、電磁動、電液動等;

6、確認閥門的類型：閘閥、截止閥、節流閥、柱塞閥、球閥、蝶閥、隔膜閥、旋塞閥、止回閥、安全閥、疏水閥、減壓閥及其它特種閥;

7、確定閥門的使用形式：開關型、調節型、安全型等;

8、確定閥門殼體及內件的材料：碳鋼、合金鋼、不銹鋼、球墨鑄鐵、灰鑄鐵、銅合金、鋁合金、塑料等;

9、確定閥門的密封性能要求、密封等級或密封泄漏量;

10、確定閥門的防護涂層要求、包裝要求、運輸要求;

11、特殊需要的閥門還應確定：結構長度、閥門高度、外型尺寸、流阻、排放能力、流量特性、防護等級、防爆性能等參數;

12、確定閥門的安裝位置及姿勢。



使用說明:

①水力控制閥應采用一備一用安裝方式,避免水力閥故障后系統不能正常運行;

    ②水力控制閥的進水端應加裝過濾器,防止因雜質顆粒的堵塞而引起水力閥失靈;

    ③水力控制閥一般應水平安裝,安裝時介質的流向必須與水力閥上箭頭方向一致;

    ④水力控制閥安裝時,應在其前后兩端加裝關斷閥,方便后續水力控制閥的維護;

    ⑤水力控制閥管段不應有氣堵、氣阻現象,在管網最高位置等存氣段應加裝排氣閥;
