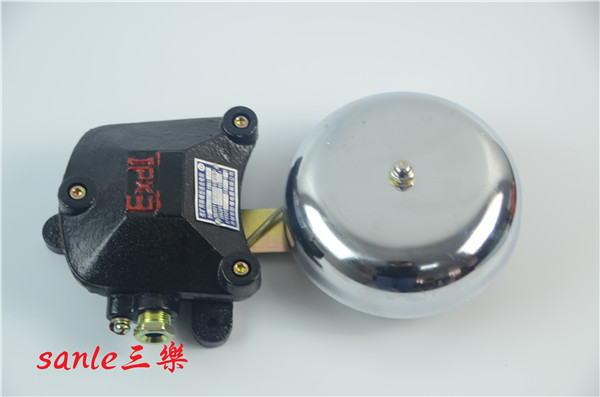

BAL1/BAL2隔爆型聲光組合、連擊電鈴

一、產品概述     BAL系列礦用隔爆型聲光組合電鈴（以下簡稱電鈴），用于煤礦井下作執行信號用，具有音響和燈光顯示功能。電鈴適用于煤礦井下，交流50HZ、電壓至127V以下的供電線路中。

二、型號含義三、工作條件
a、海拔高度不超過2000m；
b、周圍環境溫度為－20℃～＋40℃；
c、空氣相對濕度不大于95%（＋25℃時）；
d、在有爆炸性氣體（沼氣）混合物的礦井中；
e、在無明顯搖動和沖擊振動的地方；
f、污染等級：3級；
g、安裝類別：Ⅲ類。

四、 主要技術參數

五、結構與電氣原理
1. 結構概述
電鈴由隔爆主腔,接線腔和電鈴三部分組成.
外殼采用HT250鑄鐵翻砂成型, 主腔與蓋之間接線腔與蓋之間均采用平面接合面隔爆型式,兩者之間通過螺栓連接。
接線腔設有電纜引入裝置，用于電源的引人和控制電源的引出。
主腔內裝有電磁鐵和電鈴開關，通過襯板與殼體連接。主腔蓋上裝有開關按鈕和指示燈，并采取了隔爆措施。
2. 電氣工作原理
電鈴內的電磁鐵接至到127V或36V電源上，通過控制按鈕來接通電源，電流通過電磁鐵，產生振動并帶動擺桿上的鈴錘撞擊鈴碗發出音響信號，同時指示燈發出閃爍，實現執行信號。
3. 電鈴的絕緣強度
 電鈴電路的工頻耐壓為2000V(127V),1000V(36),1min工頻耐壓應無擊穿閃絡現象。絕緣電阻應不小于1.5 MΩ(127V),1 MΩ(36V).

六、安裝、使用與維護
1. 安裝
電鈴在安裝前，應檢查銘牌上的參數是否與實際使用情況相符之后再進行安裝。
打開接線腔蓋，將電源電纜通過引入裝置進入到接線腔內，把電纜
線接至到接線端子上，通過螺姆，墊圈將線壓緊合上蓋緊固螺栓旋緊引入裝置的壓緊螺姆。將外殼的接地線接至井下接地網上。
2. 使用與維護
電鈴在使用過程中，嚴禁帶電開蓋!應定期檢查隔爆接合面間隙是否符合要求，隔爆面有無銹蝕和損傷現像，若有應及時處理。
檢查橡膠密封圈有無老化和破損現像，若有應及時更換。
檢查鈴聲不清脆時，可旋轉鈴碗或扳動錘桿調節。
