◆產品簡介：

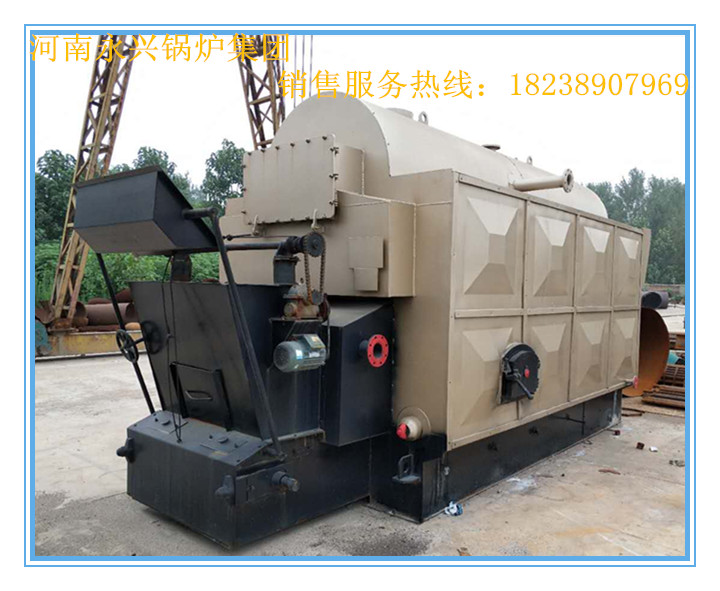

       DZL系列快裝鏈條爐排生物質鍋爐為單鍋筒縱置式鏈條爐排鍋爐。適宜燃燒成型生物質燃料，也可純燃煤或混燃煤與成型生物質燃料。尾部有省煤器。排除的灰、渣可直接作為農家肥使用，是一種高效節能環保產品。配有鼓引風機進行機械通風，并配有螺旋出渣機實現機械出渣，控制監測儀表齊全，鍋爐運行安全可靠。

  適用燃料：成型生物質燃料；煙煤；煙煤與生物質的混合燃料

  燃料的要求：煤應符合GB/T18342-2001《鏈條爐排鍋爐用煤技術條件》的要求，揮發份應＞20%，顆粒度要求最好燃用用分選過或含碎屑較少的 煤，小于3mm的不宜超過30%，最大的顆粒不應大于30mm。生物質成型燃料水分：≤15%，密度：800~1100㎏／m 3;塊狀尺寸為32×32×（30~80）mm，或棒狀尺寸為φ30×（30~80）mm。

◆產品用途：

       燃燒成型生物質燃料，也可純燃煤或混燃煤與成型生物質燃料從而提供熱能、或進行發電。

◆產品優勢：

       1、通過將兩側集箱上的部分上升管拉向護膛，然后引入鍋筒側下方并輔以鍋筒底部隔熱整澆成型組成爐頂受熱面，以新穎的爐膛結構成功解決了鍋筒底部直接受高溫火焰輻射，避免產生“鼓包”缺陷。

  2、兩翼煙道的設置，使煙氣順利進入前煙箱，使之前管板溫度相同，避免因溫度應力而產生管板裂紋。

  3、鍋筒內采用單回程螺紋煙管，強化了傳熱效果，同時螺紋煙管具有自清灰功能，避免了煙管內積灰。

  4、10t/h系列鍋爐前、后拱均采用了水冷壁管作支撐的整體澆注結構，形成永久拱。拱形設計采用“西安交通大學國家科技進步二等獎”最新科研成果，后拱低而長，出口段為反傾斜，前拱傾角45°與后拱相呼應，形成明顯倒“α”火焰，有利于劣質煤的燃燒，煤種適應性強。

  5、爐排側密封結構設計先進合理，避免了側密封卡爐排和爐排兩側布風不均勻而燒壞側密封的缺陷。4t/h及以下鍋爐采用側密封冷加角鐵筋板結構，6t/h以上鍋爐采用接觸式側密封下密封結構。

  6、爐排下面有獨立調節風室，兩側進風；采用新型曲臂螺桿調節結構，從而使調風通風截面比達到100%；調節靈活，布風均勻。設計推拉式閘板清灰裝置，閘板采用耐熱鑄鐵精加工密封結構，從而有效防止二次燃燒變形和爐排漏風。

◆工作原理：

       鍋爐兩側布置水冷壁構成爐膛及對流煙道，鍋筒內布置有單回程螺紋煙管，尾部有鑄鐵省煤器。爐膛內采用水冷整澆的前拱、后拱。前拱為階梯形，后拱為人字形，使拱的 覆蓋率接近85%，有利于煙煤的燃燒。采用大塊式鏈條爐排實現機械式燃燒。配鼓引風機進行機械通風，并配以出渣機實現機械出渣，控制監測儀表齊全。

◆技術參數：



DZL2-0.8	DZL2-1	DZL2-1.25
DZL2-1.6	DZL2-2.0	DZL4-1.25
DZL4-1.6	DZL4-2.0	DZL6-1.25
DZL6-1.6	DZL10-1.25	DZL10-1.6
