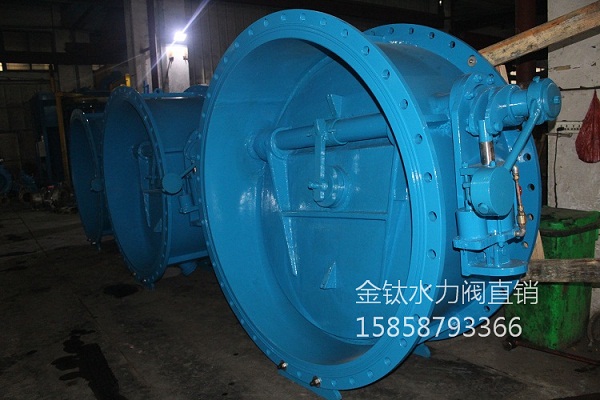

HDH47X微阻緩閉蝶式止回閥 DN2000大口徑定制

全國供應 招代理商 現貨直銷

1.HDH47X微阻緩閉蝶式止回閥說明：

蝶式緩沖止回閥根據其結構和安裝方式可分：

1、蝶式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。蝶式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。

2、蝶式緩沖止回閥：閥瓣沿著閥體垂直中心線滑動的止回閥，內螺紋止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。蝶式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式蝶式止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。

3、蝶式緩沖止回閥：閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單，只能安裝在水平管道上，密封性較好。

4、蝶式緩沖止回閥：閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體積小，重量較輕，加工工藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。

5、壓緊式止回閥：這種閥門是做為鍋爐給水和蒸汽切斷用閥，它具有升降式止回閥和截止閥或角閥的綜合機能。 此外，還有—些不適用于泵出口安裝的止回閥，如底閥、彈簧式，Y型等止回閥。

2.HDH47X微阻緩閉蝶式止回閥應用：

 HH47X，H47H. H47X，HDH47X,HH47H型蝶式緩沖止回閥，主要用于工業供排水．污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘，從而保證水泵和管路不受損壞。在設計上充分考慮了使用環境的要求，曾多次進行技術改造。

該閥主要有閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力�。�運行平穩、密封可靠、耐沖刷、耐磨損、緩沖性能好等特點。

1、本閥適用于大口徑水或蒸汽等介質管網中，起到止回作用，能夠實現快關和慢關，有效防止水錘沖擊。

2、三偏心密封結構保證零泄漏，開啟動作平穩，流阻小。

3、快關段基本無阻力，慢關段緩沖平穩，無水錘，無沖擊噪聲。

4、密封副三偏心加閥板大二次偏心結構，開啟密封副即分離，關閉接觸即密封，有效減少封面磨損，延長使用壽命。

4.HDH47X微阻緩閉蝶式止回閥工作原理：

蝶式緩沖止回閥HH47X/H本閥主要由閥體、蝶板、調節閥、緩沖油缸等組成。緩沖油缸由兩個油腔組成。他們之間內部由單向閥連接，外部由調節閥連接。當閥門開啟時，介質水推動蝶板，這時緩沖油缸內的液壓油通過其內部的單向閥迅速從1腔流入2腔。而當閥門關閉時介質回流回1腔，由于平衡錘和高壓不沖擊力大，使閥瓣大部分關閉，同時將2腔的油壓縮。調節閥通常的開度只有1/3。2腔內被壓縮的高壓油只能通過此1/3的面積歡歡流入1腔，從而使閥瓣緩慢關閉，減弱了水錘峰值的壓力。限制了破壞性水錘的產生。

  由于上述調節閥的作用，通過調節其開度大小可以調節液壓油從2腔流回1腔的時間，也就是調節閥門的關閉速度。所以當調節閥開度越小，相應閥門的關閉速度越慢。泄水的時間長，水錘越小，反之亦然。用戶可以根據現場的需要適當調節。

5.HDH47X微阻緩閉蝶式止回閥技術參數：

6.HDH47X微阻緩閉蝶式止回閥連接尺寸

7.HDH47X微阻緩閉蝶式止回閥蝶式止回閥的發展

隨著管道系統的不斷升級而改變，傳統蝶式止回閥已經達不到現代蝶式止回閥的市場需求，近年來誕生了很多新型止回閥型號，為了給廣大用戶提供更多的止回閥型號，金鈦閥門根據常見的止回閥型號進行分析。

以下是我國常見止回閥的型號編制方法，止回閥型號編制是按照國標閥門型號編制的方法細分，是專業對止回閥型號編制代表做更詳細的說明。如初次采購或對止回閥型號不熟的用戶請認真閱讀。

HDH47X微阻緩閉蝶式止回閥 DN2000大口徑定制

蝶式止回閥型號編制方式：

如H47H-16C 按順序

止回閥附件型號：HH微阻緩閉止回閥、BH保溫止回閥、HQ滾球式止回閥

止回閥類型：H代表止回閥

止回閥連接：4法蘭、6焊接、7對夾

止回閥形式：1升降式、2立式、4旋啟式、6雙瓣式、8蝶形

止回閥密封：B巴士合金、F氟塑料、H不銹鋼、M蒙乃爾合金、X橡膠、Y硬質合金、W直接加工

止回閥壓力：16壓力=10公斤，PN1.6~6.4MPa，磅級150LB~2500LB，日級5K~63K

止回閥材質：Q球墨鑄鐵、C碳鋼、Z鑄鐵、P-304、R-316 、A鈦合金、I鉻鉬鋼
