概述

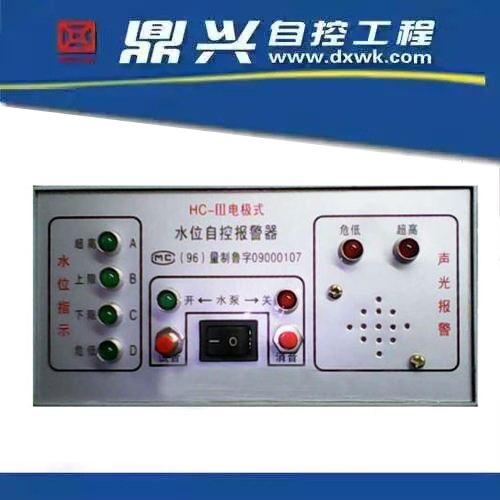

   HC-Ⅲ型水位自控儀是按照國家勞動部確定的“1981年1月1日起正式執行新頒發的《蒸汽鍋爐安全監鑒規程》第108條規定：蒸發量≥2噸/時的鍋爐，必須裝設高低水位報警器，且報警信號須能區分高低水位”而試制生產的。

水位自控儀與鍋爐控制臺配套使用，該裝置不僅能指示鍋爐水位高低，還可控制水泵電機、鼓風、引風電機的啟運和停止。在鍋爐出現缺水或滿水時，發出聲光報警，以保證鍋爐的正常運行。

該裝置選用優質名牌元器件，整機經過嚴格的監測和實驗，可以長期穩定工作。

本公司對該產品實行保修（因儀表本身的質量問題），包修期為十八個月。

技術特點

?  由于采用了大型綠色高亮發光管指示水位，使水位指示更直觀、醒目。

?  聲光報警系統采用大功率放大電路，使報警聲大幅度提高。

?  電源變壓器采用名廠名牌，功率余量增大，安全系數提高。繼電器采用超大容量觸點，延長了使用壽命。

技術指標

?  電極數：四級，由高至低分別為A、B、C、D，“地”應可靠接于水位計外殼。

?  工作電源：AC220V±10%   50HZ

?  電源功率：小于3W

?  環境溫度：0℃~65℃

?  相對濕度：小于85%

?  繼電器觸點容量：水泵觸點：220V 5A，危低觸點：220V 3A

?  電極電阻范圍：導通＜35KΩ，斷開＞ 45KΩ

使用方法

?  HC-Ⅲ型水位自控儀為屏裝嵌入結構，外型尺寸為80×160×160mm，開孔尺寸為（76+1）×（152+1）mm（高×寬）
