	                			SJD7701智能數字式熱繼電器/電動機綜合保護器（定時限）1-100A






	                			SJD7701智能數字式熱繼電器/電動機綜合保護器（定時限）1-100A




	                			產品價格：￥488（人民幣）





    1. 規格：SJD7701-1-100A
      2.

    2. 發貨地：上海
      3.

    3. 品牌：
      4.

    4. 最小起訂量：1臺
      5.











	                			免費會員





	                			會員級別：試用會員




	                			認證類型：企業認證




	                			企業證件：通過認證















      商鋪名稱：上海碩吉電器有限公司


      聯系人：楊女士（小姐）



      聯系手機：


      固定電話：


      企業郵箱：503451628@qq.com


      聯系地址：上海市浦東新區大團鎮東大公路2458號


      郵編：201311


      聯系我時，請說是在焊材網上看到的，謝謝！


























                    商品詳情

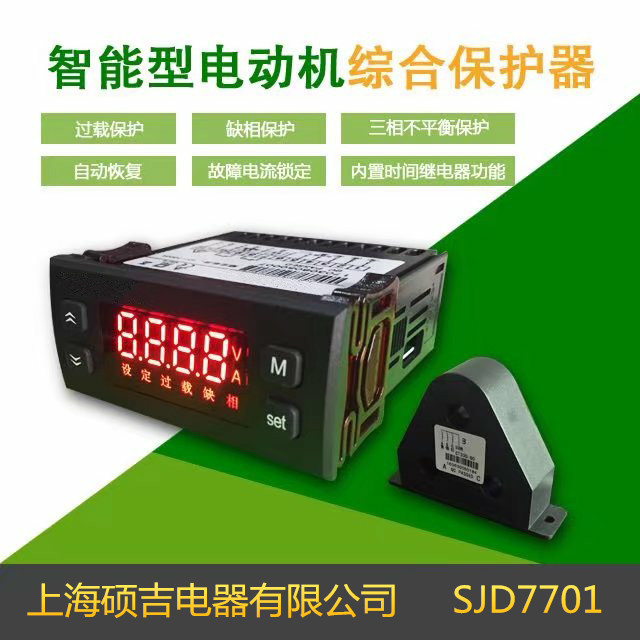

                			SJD7701智能數字式熱繼電器/電動機綜合保護器（定時限）1-100A

一、產品概述

         SJD7701智能數字式熱繼電器是一款智能型電動機綜合保護器，是傳統熱繼電器的升級換代產品。該產品采用數字處理技術，高亮度LED顯示，通過外置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、缺相、三相電流不平衡等故障。當電動機發生故障時，接觸器繼電器斷開，切斷電動機電源，同時告警繼電器閉合。

二、主要功能

●   過載保護               ●   缺相保護

●   自動恢復               ●   故障電流鎖定

●   三相不平衡保護        ●   內置時間繼電器功能

三、主要技術指標






				參  數


				型  號






				額定電流設定范圍


				1～100A






				電流測量精度


				±1%






				電源電壓


				默認AC 220V（以產品標簽為準）






				觸點容量


				3A/440VAC（純阻性負載）






四、操作指南



        1.
		查看A、B、C三相電流

          2.


正常工作時顯示三相平均電流，按“Set”鍵可以切換顯示A、B、C三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為0）。



        1.
		電動機額定電流值設置（整定電流）

          2.


長按“Set”鍵2秒，顯示“設定”，用“5”或“6”鍵改變設定值（按住“5”或“6”鍵不放可連發），設置好后按“Set”鍵退出設置狀態。



        1.
		告警（保護）狀態恢復

          2.


發生故障告警時，會在顯示屏上閃爍顯示“過載”、“LSL(欠載)”、“缺相”、“IbA (三相不平衡) ”等字樣，此時繼電器斷開，并且鎖定在斷開狀態。這時只要按“M”鍵即可從保護鎖定狀態恢復，需確認與星三角啟動沒有沖突。也可給保護器重新上電來恢復。





        1.
		參數設置

          2.


在顯示電流的狀態下，長按“M”鍵5秒，進入參數設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“5”或“6”鍵可選擇參數代碼，按“Set”鍵則顯示該參數代碼對應的參數值，這時再用“5”或“6”鍵即可對參數值進行設置。設置完成后再按“Set”鍵，回到顯示參數代碼狀態。設置過程中按“M”鍵表示放棄，退出但不保存設置值。

內部參數代碼如下表所示：






				類別


				代碼


				參數名稱


				設定范圍


				出廠設定


				單位


				備注






				過載類


				F11


				電動機額定電流

（整定電流）


				1.0 – 100


				20


				A


				這個參數可以直接長按Set鍵設定






				F13


				定時限動作時間


				0.1 – 60.0


				3.0


				秒


				過載時間可調






				啟動類


				F18


				啟動時間


				0.0 – 60.0


				0.0


				秒


				啟動時用來避過過載保護






				缺相和三相不平衡類


				F21


				三相不平衡動作點


				1 – 50


				20


				%


				見“基本工作原理”






				F22


				三相不平衡動作時間


				0.1 – 60.0

OFF


				5.0


				秒


				“OFF”表示關閉該保護功能






				F23


				缺相動作時間


				0.1 – 60.0

OFF


				2.0


				秒


				“OFF”表示關閉該保護功能






				自動

恢復類


				F51


				自動恢復次數


				0 – 10


				1


				次









				F52


				自動恢復間隔時間


				0.1 – 99.9


				15.0


				分鐘


				見“基本工作原理”






				F53


				重復故障間隔時間


				1 – 999


				60


				分鐘






				附加

功能類


				F61


				上電延時


				0 – 999


				0


				秒


				見“基本工作原理”






				測試類


				F90-F99


				廠家保留


				–









				END


				退出設置狀態









五、基本工作原理



        1.
		電流檢測

          2.


保護器通過外置的電流互感器來檢測三相負載電流，所以被保護電動機的三根相線必須分別穿過電流互感器的三個孔。負載電流過小時，不進行欠載、三相不平衡、缺相檢測，防止在電動機斷電狀態產生誤動作。



        1.
		過載保護

          2.


當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數F13），繼電器斷開，切斷電動機電源。



        1.
		啟動延時

          2.


對于重載啟動，可能會因為啟動時間過長，反復觸發過載保護而無法啟動。這種情況下可以設置啟動時間（F18），保護器會在若干秒內暫時屏蔽過載保護。



        1.
		三相不平衡保護

          2.


三相不平衡率的定義為：任意一相電流與三相平均電流差值的絕對值，取其中的最大值，除以三相平均電流，即為三相不平衡率。

當三相不平衡率大于設定的三相不平衡動作點（參數F21），并且持續時間大于三相不平衡動作時間（參數F22）時，繼電器斷開，切斷電動機電源。



        1.
		缺相保護

          2.


缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相動作時間（F23）一般比三相不平衡動作時間（參數F22）設定得要短。



        1.
		自動恢復

          2.


自動恢復功能的目的是為了在發生故障保護停機時，有機會自動恢復工作，防止無人值守的設備因為偶發性故障而長時間停機。可以用參數F51、F52、F53自由設定自動恢復的行為：例如F51=3，F52=15，F53=60，其效果是：發生故障停機后，過15分鐘自動恢復（F52=15），這樣可以重試3次(F51=3)，如果故障重復發生3次以上，并且重復故障的間隔時間短于60分鐘(F53=60)，則鎖定在停機狀態，需要人工恢復。



        1.
		時間繼電器功能

          2.


如果通過設定參數F61啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數F61設定，這時顯示器上顯示倒計時。相當于一個延時啟動的時間繼電器功能。F61=0表示關閉時間繼電器功能。

六、接線與安裝方式









        1.
		建議開孔尺寸：71×29mm。

          2.

        2.
		接線時必須和我司提供的互感器配套使用。

          3.

        3.
		電動機的三根相線分別穿過互感器附件A、B、C三個孔。

          4.

        4.
		端子1-4分別接互感器上黃、綠、紅、黑四根引線。

          5.

        5.
		端子7-10為兩組內部繼電器輸出，正常工作時7、8斷開，9、10閉合（如果啟用了時間繼電器功能，則延時吸合，見參數F61），當發生故障時，9、10斷開，7、8閉合，切斷電動機電源。

          6.
