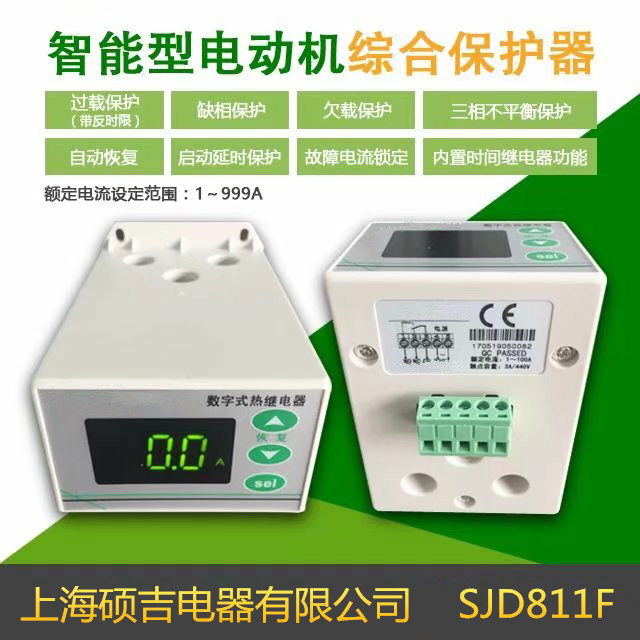

SJD811F智能數字式熱繼電器/電動機綜合保護器（定時限）0.1-999A
一、產品概述
SJD811F智能數字式熱繼電器是一款智能型電動機綜合保護器，是傳統熱繼電器的升級換代產品。該產品采用數字處理技術，高亮度LED顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、欠載、缺相、三相電流不平衡等故障。當電動機發生故障時，內部繼電器觸點斷開，切斷電動機電源。
二、主要功能
●   過載保護（帶反時限）   ●   缺相保護
●   欠載保護            ●   自動恢復
●   啟動延時保護         ●   故障電流鎖定
●   三相不平衡保護       ●   內置時間繼電器功能
三、主要技術指標

指標	規格
額定電流設定范圍	1～999A
電流測量精度	±1%
電源電壓	默認AC 220V（以產品標簽為準）
觸點容量	3A/440VAC（純阻性負載）

四、操作指南

查看A、B、C三相電流

正常工作時顯示三相平均電流，按“Sel”鍵可以切換顯示A、B、C三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為0）。

電動機額定電流值設置（整定電流）

長按“Sel”鍵2秒，顯示“設定”，用“5”或“6”鍵改變設定值（按住“5”或“6”鍵不放可連發），設置好后按“Sel”鍵退出設置狀態。

告警（保護）狀態恢復

發生故障告警時，會在顯示屏上閃爍顯示故障原因，此時繼電器斷開，并且鎖定在斷開狀態。這時只要按“5”或“6”鍵即可從保護鎖定狀態恢復，需確認與星三角啟動沒有沖突。也可給保護器重新上電來恢復。

參數設置

在顯示電流的狀態下，長按“5”鍵5秒，進入參數設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“5”或“6”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“5”或“6”鍵即可對參數值進行設置。設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。內部參數代碼如下表所示：

類別	代碼	參數名稱	設定范圍	出廠設定	單位	備注
過載類	F11	電動機額定電流（整定電流）	1 – 999	20	A	這個參數可以直接長按Sel鍵設定
	F12	反時限曲線	0 – 5	1	-	“0”表示定時限
	F13	定時限動作時間	0.1 – 60.0	3.0	秒	在F12=0時起作用
欠載類	F14	欠載動作點	0 – 80	20	%	見“基本工作原理”
欠載類	F15	欠載動作時間	0.1 – 60.0 OFF	OFF	秒	“OFF”表示關閉該保護功能
啟動類	F16	堵轉電流	1.5 – 10.0	5.0	倍	電流為F11的5倍時認為發生堵轉
	F17	堵轉動作時間	0.1 – 60.0 OFF	5.0	秒	堵轉超過5秒時，會觸發保護動作
	F18	啟動時間	0.0 – 60.0	0.0	秒	啟動時用來避過過載預警
	F19	外接互感器電流比	1 – 200	1	-
缺相和三相不平衡類	F21	三相不平衡動作點	1 – 50	20	%	見“基本工作原理”
	F22	三相不平衡動作時間	0.1 – 60.0 OFF	5.0	秒	“OFF”表示關閉該保護功能
	F23	缺相動作時間	0.1 – 60.0 OFF	2.0	秒	“OFF”表示關閉該保護功能
自動恢復類	F51	自動恢復次數	0 – 10 UNL	0	次	“UNL”表示無限自動恢復
	F52	自動恢復間隔時間	0.1 – 99.9	15.0	分鐘	見“基本工作原理”
	F53	重復故障間隔時間	1 – 999	60	分鐘	見“基本工作原理”
附加功能類	F61	上電延時	0 – 999	0	秒	見“基本工作原理”
附加功能類	F63	屏幕保護時間	0 – 300	0	秒	無電流時將關閉屏幕，0表示不啟用
測試類	F90-F99	廠家保留	–

五、基本工作原理

二次互感

通過設定參數F19，可啟用二次互感。當使用800：5的線圈時，F19應該設定為160；當使用500：5的線圈時，F19應該設定為100。

過載保護

定時限模式：當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數F13），繼電器斷開，切斷電動機電源。
反時限模式：負載電流超過額定電流越多，則過載動作時間越短。可根據不同電機的特性選擇不同的反時限曲線，各曲線動作時間見下表：單位：秒

欠載保護

當負載電流低于設定點（參數F14），并且持續時間達到設定的欠載動作時間時（參數F15），繼電器斷開，切斷電動機電源。此功能默認關閉，需要時請設置參數F15。

啟動延時保護

對于重載啟動，可能會因為啟動時間過長，反復觸發過載保護而無法啟動。這種情況下可以設置啟動時間（F18），保護器會在若干秒內暫時屏蔽過載保護。
為了避免在啟動時間內因堵轉而燒毀電動機，可以設置堵轉電流(F16)和堵轉動作時間（F17）。當負載電流超過設定的堵轉電流，并且持續時間達到設定的堵轉動作時間時，接觸器繼電器斷開，切斷電動機電源。例如F18=30，F11=50，F16=3，F17=5時，在電動機啟動的30秒內不進行過載檢測，但是如果電動機通電后，5秒內電流沒有降到150A（50×3）以下，就會觸發啟動延時保護。
啟動延時保護必須在啟動時間（F18）不為0的時候起作用。

三相不平衡保護

三相不平衡率的定義為：任意一相電流與三相平均電流差值的絕對值，取其中的最大值，除以三相平均電流，即為三相不平衡率。
當三相不平衡率大于設定的三相不平衡動作點（參數F21），并且持續時間大于三相不平衡動作時間（參數F22）時，繼電器斷開，切斷電動機電源。

缺相保護

缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相動作時間（F23）一般比三相不平衡動作時間（參數F22）設定得要短。

自動恢復

自動恢復功能的目的是為了在發生故障保護停機時，有機會自動恢復工作，防止無人值守的設備因為偶發性故障而長時間停機�？梢杂脜礔51、F52、F53自由設定自動恢復的行為：例如F51=3，F52=15，F53=60，其效果是：發生故障停機后，過15分鐘自動恢復（F52=15），這樣可以重試3次(F51=3)，如果故障重復發生3次以上，并且重復故障的間隔時間短于60分鐘(F53=60)，則鎖定在停機狀態，需要人工恢復。
此功能默認關閉，使用時需確保安全，自動恢復時與星三角沒有沖突。
