商品詳情

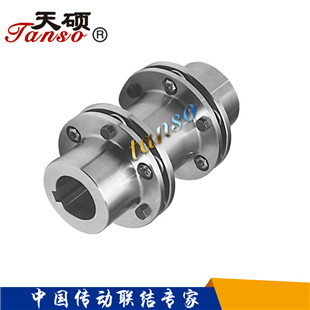

TBG系列高速膜片聯軸器詳細內容介紹

聯軸器型號	功率/轉速 (Kw/rpm)	公稱扭矩 (KNm)	峰值扭矩 (KNm)	最大許用轉速 (r/min)	A (mm)	B (mm)	C(mm)max	E(mm)	F (mm)	L(mm)
TBR6115	0.072	0.68	2.4	32000	115	62	40	160	45	250
TBR6135	0.16	1.52	3.3	28000	135	82	55	170	60	290
TBR6152	0.22	2.1	6.1	25000	152	98	65	190	70	330
TBR6175	0.39	3.7	10.8	23000	175	105	75	210	80	370
TBR6196	0.49	4.6	12.4	21000	196	115	80	230	85	400
TBR6210	0.54	5.15	14.2	20000	210	130	90	230	95	420
TBR6231	0.86	8.21	24.1	18000	231	150	105	250	110	470
TBR6247	1.28	12.22	32	17000	247	167	115	250	120	490
TBR6272	2.16	20.62	45	16000	272	182	125	260	130	520
TBR6300	2.9	27.69	52.9	14000	300	205	140	270	145	560
TBR6330	3.46	33	78	12000	330	217	155	290	160	610
TBR6360	4.13	39.44	101	10000	360	247	170	310	175	660
TBR8212	0.86	8.21	24.1	20000	212	130	90	230	95	420
TBR8233	1.28	12.22	32	18000	233	150	105	250	110	470
TBR8248	2.16	20.62	45	17000	248	167	115	250	120	490
TBR8274	2.9	27.69	52.9	16000	274	182	125	260	130	520
TBR8302	3.46	33	78	14000	302	205	140	270	145	560
TBR8333	4.13	39.44	101	12000	333	217	150	290	160	610

TBR8363	6.6	63	140	10000	363	247	165	310	175	660
TBR8396	8.5	81.11	197	9500	396	263	175	320	180	680
TBR8425	11	105	217	9000	425	268	190	390	195	780
TBR8457	14	133.7	320	8500	457	300	205	400	210	820
TBR8493	17	162.3	355	8000	493	336	220	410	220	850
TBR8525	21	200.5	390	7500	525	344	240	450	240	930
TBR8570	26	248.3	570	7000	570	387	260	460	260	980
TBR8610	34	324.7	730	6000	610	419	285	480	290	1060
TBR0365	8.5	63	140	10000	365	247	165	310	175	660
TBR0400	11	81.11	197	9500	400	263	175	320	180	680
TBR0430	13	105	217	9000	430	268	190	390	195	780
TBR0460	16	133.7	320	8500	460	300	205	400	210	820
TBR0496	20	162.3	355	8000	496	336	220	410	220	850
TBR0537	25	238.75	548	7500	537	344	240	450	240	930
TBR0580	35	334.25	770	7000	580	387	260	460	260	980
TBR0630	42	401.1	920	6000	630	419	285	480	290	1060

聯軸器型號	擰緊力矩(Nm)	總質量(Kg)	扭轉剛度KT(Nm/radxE+06)	轉動慣量(Kgm^2)	中間段每米長			角向不對中		軸向不對中
聯軸器型號	擰緊力矩(Nm)	總質量(Kg)	扭轉剛度KT(Nm/radxE+06)	轉動慣量(Kgm^2)	質量(Kg)	扭轉剛度ΔKT(Nm/radxE+06)	轉動慣量(Kgm^2)	最大θmax(deg)	角向剛度(Nm/radxE+03)	最大(mm)	軸向力（N）
TBR6115	45	6.2	0.15	0.009	4.7	0.00389	0.00612	0.375	110.3	2	902
TBR6135	45	11.6	0.25	0.021	6.0	0.099	0.013	0.375	119.5	2.3	1056
TBR6152	45	14.3	0.32	0.034	6.9	0.158	0.021	0.375	155.7	2.4	1368
TBR6175	85	19.5	0.42	0.076	10.4	0.289	0.035	0.375	168.2	2.6	2100
TBR6196	160	27.2	0.75	0.132	11.8	0.455	0.047	0.375	205.3	2.8	2306
TBR6210	160	34.5	1.12	0.181	13.5	0.702	0.085	0.375	213.6	3.0	3256
TBR6231	160	47.5	1.94	0.28	15.1	0.836	0.129	0.375	401.9	3.1	3654
TBR6247	160	58.3	2.35	0.41	22.6	1.536	0.172	0.375	447.2	3.3	3946
TBR6272	280	68.5	2.95	0.65	26.5	2.03	0.216	0.375	535.2	3.5	4653
TBR6300	280	82.3	4.86	1.02	39.5	2.76	0.444	0.375	592.3	3.6	5621
TBR6330	340	126.5	7.12	1.62	47.3	5.422	0.522	0.375	667.2	3.8	7624
TBR6360	540	158.2	9.85	2.43	53.2	7.032	0.755	0.375	720.3	4	9678
TBR8212	160	35.2	1.75	0.192	13.5	0.702	0.085	0.25	704.5	2	1458
TBR8233	160	48.6	2.2	0.29	15.1	0.836	0.129	0.25	1130	2.2	3542
TBR8248	160	59.3	2.85	0.43	22.6	1.536	0.172	0.25	1469	2.4	4216
TBR8274	280	70.2	3.92	0.72	26.5	2.03	0.216	0.25	1635	2.6	4568
TBR8302	280	83.2	5.42	1.13	39.5	2.76	0.444	0.25	1989	2.8	6542
TBR8333	340	127.2	8.54	1.73	46.3	5.422	0.522	0.25	2653	3.0	9326

TBR8363	540	159.5	9.93	2.68	51.2	7.032	0.755	0.25	3456	3.3	12681
TBR8396	540	202.3	11.86	3.95	56.1	8.865	0.923	0.25	7864	3.4	13653
TBR8425	800	273.5	14.76	5.68	71.5	14.65	1.101	0.25	6859	3.6	15782
TBR8457	800	316.4	18.65	6.96	87.3	16.83	1.522	0.25	6971	3.8	16524
TBR8493	800	388.5	22.47	11.53	94.6	21.32	2.11	0.25	7865	4.0	18936
TBR8525	1200	472.5	25.87	15.72	105.3	25.66	2.56	0.25	8654	4.2	19856
TBR8570	1200	583.5	34.61	23.65	136	40.37	4.03	0.25	8475	4.6	20541
TBR8610	1800	667.4	44.56	31.11	147	50.8	5.07	0.25	9246	5	21456
TBR0365	540	160.5	12.13	2.88	51.2	7.032	0.755	0.165	7756	2.8	7652
TBR0400	540	203.5	15.24	4.15	56.1	8.865	0.923	0.165	12589	3.0	9862
TBR0430	800	275.4	16.65	5.98	71.5	14.65	1.101	0.165	21870	3.2	10635
TBR0460	800	318.4	23.15	7.31	87.3	16.83	1.522	0.165	24254	3.6	14963
TBR0496	800	390.5	26.45	12.21	94.6	21.32	2.11	0.165	26587	3.8	16985
TBR0537	1200	483.5	32.13	16.24	105.3	25.66	2.56	0.165	28954	4.0	18635
TBR0580	1200	590.1	38.26	24.35	136	40.37	4.03	0.165	33000	4.6	19886
TBR0630	1800	675.4	46.82	33.33	147	50.8	5.07	0.165	34251	5.2	23687

◆聯軸器尺寸C、L、E、F是根據使用性能推薦的標準值，可按用戶要求設計。其它尺寸的L值，其扭轉剛度、轉動慣量等應另算；

◆徑向不對中數值是角向不對中和中間節長度的函數，可近似按正切函數推倒；

◆扭轉剛度是按表中結構尺寸得出的(已計入軸的配合段)，當用戶有特殊需要時可通過調整中間段長度E或有關尺寸而獲得。若僅中間段長度E有變化，扭轉剛度可由下式計算出：

式中: K-所需扭轉剛度 -表上的扭轉剛度 -中間段每米扭轉剛度量 -尺寸E的變化值

◆對于有熱膨脹的機組，安裝時應考慮冷態預拉伸量，使撓性元件工作在較小的變形區間，提高使用壽命；

其它系列高速膜片聯軸器

根據客戶需要我們又將現有的型式進行了拓展來滿足客戶的需求，下面是結構簡圖：

設計軸頭端面設計尺寸較小時，我們一般采用TBS型聯軸器，但是如果單膜片聯軸器滿足不了設計需要時我們應該采用TBM型聯軸器。TBM型聯軸器有雙膜片結構，能夠同時具有TBL型聯軸器的吸收能力。

TBM型 TBS型

設計轉速小于3000rpm，TBL軸頭包容能力較小時可以選用TBP型聯軸器。設計轉速大于3000rpm，TBL軸頭包容能力較小時可以選用TBF型聯軸器。TBF型聯軸器采用了止口配合，有很好的同軸度，能夠適應高轉速。

TBP型 TBF型

設計遇到可燃氣體時通常需要做絕緣處理，TBE型聯軸器可以解決這個問題，絕緣板能夠很好的起到絕緣的作用。

TBE型

拓展產品若有需要可垂詢天碩聯軸器技術部，進行非標產品設計。
