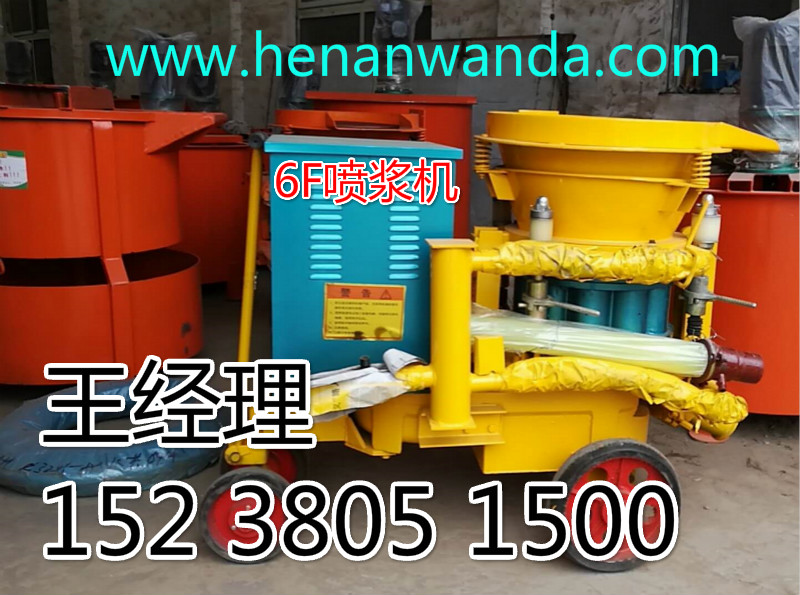

江蘇常州6F混凝土噴漿機廠家——萬達機械
廠家電話：15238051500 王經理
www.henanwanda.com 河南萬達機械
1 用途
PZ系列噴射機是用于干噴、潮噴、濕噴混凝土的設備，它具有技術先進、結構合理、性能穩定、操作維護方便、使用壽命長等特點，廣泛適用于隧道、涵洞、地鐵、水電工程、地下工程及煤礦高沼礦井巷道噴射混凝土施工作業。
2 主要技術參數
|
技術參數 |
機 型 |
||||
|
PZ-5型 |
PZ-6型 |
PZ-6F型 |
PZ-7型 |
PZ-9型/WSP系列 |
|
|
生產能力（m3/h） |
5～5.5 |
6 |
6～7 |
7 |
9 |
|
輸送距離（潮噴）(m) |
200 |
200 |
200 |
200 |
200 |
|
適用材料(水泥/沙石)比 |
1:3～5 |
1:3～5 |
1:3～5 |
1:3～5 |
1:3～5 |
|
適用材料(水/灰)比 |
≤0.4～0.45 |
≤0.4～0.45 |
≤0.4～0.45 |
≤0.4～0.45 |
≤0.4～0.45 |
|
骨料粒徑(mm) |
φ20 |
φ20 |
φ20 |
φ20 |
φ20 |
|
輸料管內徑(mm) |
φ51 |
φ51 |
φ51 φ57 |
φ51φ57φ64 |
φ51φ57φ64 |
|
工作壓力（MPa） |
0.2～0.4 |
0.2～0.4 |
0.6～0.8 |
0.6～0.8 |
0.6～0.8 |
|
耗風量（m3/h） |
7～8 |
7～8 |
8～9 |
8～9 |
8～9 |
|
上料高度(m) |
1.1 |
1.1 |
1.1 |
1.1 |
1.1 |
|
轉子轉速（r/min） |
11 |
11 |
11 |
11 |
11 |
|
匹配電機型號 |
YBK132M2-6或Y132M-6 |
YBK132M2-6或Y132M-6 |
YBK2132M2-6 |
YBK132M2-6或Y132M-6 |
YBK132M2-6 或Y132M-6 |
|
電機功率（KW） |
5.5 |
5.5 |
7.5 |
7.5 |
7.5 |
|
電機轉速（r/min） |
960 |
960 |
960 |
960 |
960 |
|
電壓等級（V） |
380/660 |
380/660 |
380/660 |
380/660 |
380/660 |
|
軌距(mm) |
600(可改裝成其它尺寸或膠輪) |
600(可改裝成其它尺寸或膠輪) |
600(可改裝成其它尺寸或膠輪) |
600(可改裝成其它尺寸或膠輪) |
600(可改裝成其它尺寸或膠輪) |
|
外形尺寸（長×寬×高）(mm) |
1520×820×1280 |
1350×740×1160 |
1350×740×1160 |
1700×900×1200 |
1700×900×1200 |
|
整機重量(Kg) |
700 |
700 |
700 |
900 |
900 |
3 結構及工作原理
3.1 工作原理
PZ系列噴射機的結構和工作原理如圖1所示，攪拌好的物料由配料攪拌機卸料口(或人工拌料和上料）經過振動篩網供入噴射機料斗1中，由撥料器2撥動注入轉子的直通料腔6中，隨轉子5旋流到出料口處，在這里從氣室13通入壓縮空氣，把物料吹入出料彎頭9，由旋流器10引入另一股壓風，呈多頭風螺旋狀態把物料吹散、加速，并使其旋轉、浮游，進入輸料管，到達噴頭再添加少量補充水分（潮噴時）或液體速凝劑（濕噴時）噴射出去。
3.2 結構
PZ系列噴射機主要是由驅動裝置、轉子總成、風路系統、噴射系統、電氣控制箱（用防爆電機時無控制箱）等部分組成。
○ 驅動裝置
全封閉油浸式減速器安裝在機器底部，三級齒輪傳動，總傳動比約為8:7，轉動效率92%，電動機豎直安裝在減速器上，與轉子軸平行。
