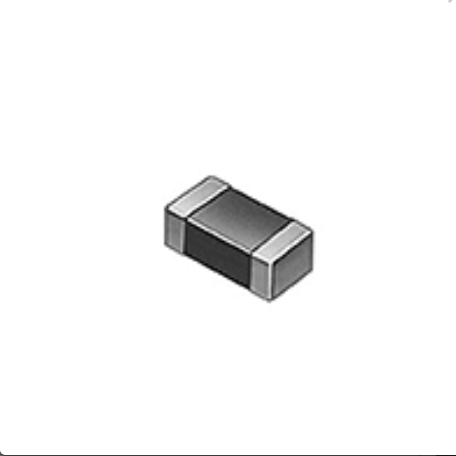

貼片磁珠 BLM18KG601SN1D  0603 600Ω±25%   參數規格：

什么是鐵氧體磁珠電感器?

除了雜散電容小之外，鐵氧體磁珠電感還具有另一個優異性 能。在高頻時，這種電感器不是用作電感器而是用作電阻器，以熱的形式耗散噪聲。 下圖所示為鐵氧體磁珠電感器和高頻濾波器電路線圈所顯示的阻抗曲線�！癦”表示阻抗，“R”表示電阻。在鐵氧體磁珠電感器中“R”值較高。

片狀鐵氧體磁珠電感器的結構

下圖所示為片狀鐵氧體磁珠電感器的結構。構成穿心電極的 電極布局印刷在鐵氧體板上。這些板堆疊形成片狀電感器。 當需要大阻抗時，每個板上的電極布局通過通孔連接形成繞線電極型片狀電感器。 與普通電感器不同，2種片狀型都設計為小雜散電容式。

特點：

片式鐵氧體磁珠 blm 系列在噪聲頻率下幾乎起到電阻的作用，大大降低了諧振的可能性，使信號波形不失真。Blm 系列在沒有穩定接地線的電路中是有效的，因為 blm 系列不需要接地。外電極的鎳屏障結構提供了優良的焊接熱阻。 blm _ k 系列由于其低的直流電阻，可用于大電流電路。它可以匹配大6a 直流電的電力線。
