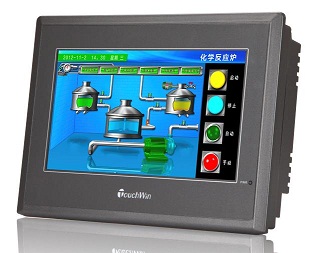

HMI
TG/TE/TH/OP/MP系列
專業化、人性化的完美結合，創導人機界面新理念
4.3英寸-15.6英寸
1600萬真彩色，畫質細膩無痕，顯示效果媲美液晶顯示器
下載、啟動、運行，三位一體的超高速響應
支持C語言腳本功能，運算、自由協議編寫、繪圖，提高編程自由度
豐富的立體3D圖庫，畫面更生動

TG/TE系列卓越性能：
高硬配件，造就高端產品:CPU-ARM9內核，400MHZ主頻,內存--128MB/64MB,儲存器--128MB
下載、啟動、運行三位一體的超高速響應
從獨立單機到網絡通訊,通訊能力升級

硬件概貌
電源接口：24V DC電源線接口
拔碼開關:DIP2：強制下載   DIP3：設置系統鬧鐘、校準觸摸域
串行通訊口：TG/TE/TH系列PORT1（Download）:RS232/RS485
            TG/TE/TH系列PORT2(PLC):RS232/RS485/rs422
            擴展口：RS485（斤TH765-N3/NU3支持)
            TH系列PORT1（Download）:RS232/RS485/RS422
            TH系列PORT2(PLC)：RS485
USB-A接口：可插入U盤導入/導出存儲數據（中文、字符、數據）、下載工程數據（TH/TG/TE支持系列，訂貨時需特殊說            明）
USB-B接口：可通過此接口上/下載用戶數據程序
以太網接口：ET系列，基于以太網口實現對觸摸屏遠程監控、觸摸屏與帶以太網的控制器組網、觸摸屏與觸摸屏之間數據交換等。


強大的通訊能力：靈活的連接性，可與多種設備直接通訊
                支持微型打印機，如煒煌、斯普瑞特、訊普、榮達
                多重組網方式
人性化的接口設計，實現高速傳輸：USB-A接口前設計，更顯人性化
                                基于USB-B接口的畫面下載
靈活安裝，自由選擇
多樣的文字語言表現形式
強大的視覺表現力，帶來全新享受
C語言函數功能塊，運算、命令、通訊無所不能
支持多國語言顯示，切換簡單易行




軟件
畫面制作時間減半
全新的動畫編輯方式，表現豐富
強大的數據處理能力
使用U盤，通過USB-A接口，快速導入觸摸屏工程畫面
U盤導出CSV表格，備份重要數據
配方數據的儲存與雙向傳送， 大大提高工作效率
完善的保密功能
擴展的報警功能，使系統迅速恢復
Xnet總線




常規款--TH系列產品規格
產品        TGC65系列   TN/TGA63系列                 TGA62系列             TN/TG865系           TN/TG/TE65系列 TG765-XT系列     TG65系列
規格                TGC65-ET TN/TGA63-MT/UT/ET TN865-MT/UT/ET,TG865-MT/ET TN/TG/TE765-MT/UT/ET TN/TG/TE65-MT/UT/ET TG765-XT/XT-C   TG465-MT/UT
產品特性尺寸（英寸）   15.6               10.1                 10.1                          8                7              7               4.3
分辨率         1366*768     1024*768                800*480                   800*600             800*480           800*480     480*272
液晶屏         TFT液晶顯示，LED背光
顯示顏色 1677萬色
亮度 不可調 可調
觸摸面板 四線電阻式觸摸屏
液晶壽命 50000小時以上，環境溫度25°C，24小時運行
儲存器 128MB
外部接口 PLC口 RS232/RS422/RS485（TN系列為RS485）                                                     RS232   RS232/RS485
Download口 RS232/RS485（TN系列為RS232/RS485/RS422）                                               /        /
USB接口1 USB-B（USB2.0規范），USB下載口
USB接口2 USB-A(USB2.0規范)，U盤接口。UT/ET型號支持
以太網        ET型號支持
電氣特性輸入電壓 DC24CV（電壓范圍DC22V-26V）
消耗電流 730mA 270mA 270mA 250mA 200mA 200mA 140mA
允許失電 10ms以下（實際失電小與1s）
抗電壓沖擊 AC10000V，20mA小與1分鐘
絕緣電阻 10MΩ以上，DC500V
環境 運行溫度 0-50°C
儲存溫度 -20-60°C
運行濕度 10%RH-90%RH（無凝露）
抗干擾能力 干擾電壓：1500VP-p  脈沖周期：1US  持續時間：1分鐘
空氣 無腐蝕性氣體
冷卻方式 自然風冷
防護等級 前面板IP65
尺寸 外部尺寸（mm） 410.0*270.0*65.0  272.2*191.7*51.2       272.2*191.7*51.2            224.4*170.8*45.5   200.4*146.9*48.5 200.4*146.9*48.5  152.0*102.0*41.8
面板開孔尺寸（mm）399.0*259.0    260.2*179.7                260.2*179.7              211.4*157.8   192.0*138.5    192.0*138.5         144.0*94.0
