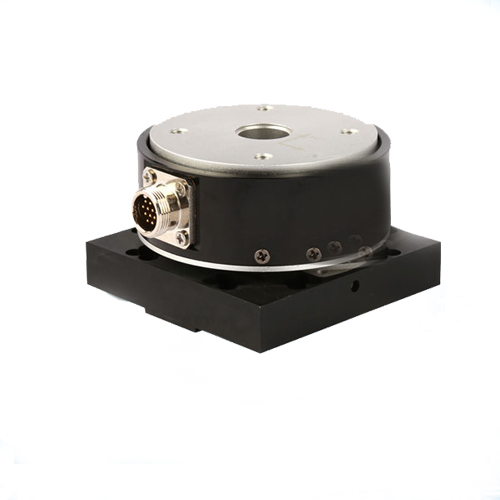

產品型號：GNS-L616
產品量程：50kg-200kg
產品特點及用途：
本產品可以分別測出空間三個方向的受力，具有高靈敏度，相互干擾小等優點；可應用于銑床磨床加工過程中刀具三個方向受力檢測，機器人拋光三軸力的檢測。
產品尺寸圖：
|
相互影響度 |
||||||
|
% |
F(x) |
F(y) |
F(z) |
M(x) |
M(y) |
M(z) |
|
F(x) |
0 |
3 |
1 |
1 |
8 |
1 |
|
F(y) |
1 |
3 |
1 |
8 |
1 |
1 |
|
F(z) |
1 |
1 |
0 |
8 |
8 |
1 |
|
M(x) |
1 |
8 |
1 |
0 |
1 |
1 |
|
M(y) |
8 |
1 |
1 |
1 |
0 |
1 |
|
M(z) |
1 |
3 |
3 |
1 |
1 |
0 |
|
量程表（kg） |
|||||||
|
組合 |
F(x) |
F(y) |
F(z) |
M(x) |
M(y) |
M(z) |
Weight |
|
1 |
50 |
50 |
50 |
30 |
30 |
30 |
|
|
2 |
100 |
100 |
100 |
50 |
50 |
50 |
|
|
3 |
200 |
200 |
200 |
100 |
100 |
100 |
|
技術參數：
|
量程 Capacity |
祥見上表 |
材質 Material |
不銹鋼 Stainless Steel |
|
輸出靈敏度 Rated Output |
？mV/V |
輸出電阻 Output Impedance |
700（350）± 3Ω |
|
零點輸出 Zero Balance |
± 2 % F.S. |
絕緣電阻 Insulation |
≥5000MΩ/100VDC |
|
非線性 Non-linearity |
1.0% F.S. |
使用電壓 Recommended Excitation |
5-10V for sensor 24±8v for transmitting |
|
滯后 Hysteresis |
1.0% F.S. |
最大使用電壓 Maximum Excitation |
15V |
|
重復性 Repeatability |
0.5% F.S. |
溫度補償范圍 Compensated Temp Range |
- 10 ~ 60 ℃ |
|
蠕變 （30分鐘） Creep (30min) |
0.5% F.S. |
工作溫度 范圍 Operating Temp Range |
- 20 ~ 80 ℃ |
|
溫度靈敏度漂移Temp Effect on Output |
0.05% F.S. / 10℃ |
安全超載 Safe Load Limit |
150% |
|
零點溫度漂移 Temp Effect on Zero |
0.05% F.S. / 10℃ |
極限超載 Ultimate Load Limit |
200% |
|
輸入電阻 Input Impedance |
750（385）±5Ω |
電纜線尺寸 Cable Size |
φ6x 3m |
|
電纜線連接方式 Wire Connection |
可按需定制as request |
||
