商鋪名稱：天津萬克森焊材銷售有限公司
聯系人：吳亮（先生）
聯系手機：
固定電話：
企業郵箱：tjwkshc@163.com
聯系地址：天津市武清開發區福源道
郵編：301700
聯系我時，請說是在焊材網上看到的，謝謝！
易堆焊--------易脫渣--------易成型---------高耐磨--------高硬度------耐腐蝕-------新型----環保-------特種-----堆焊耐磨焊絲。規格齊全------材質齊全-----品種齊全-------銷售全國各地。
HHB(Z)復合板專用明弧藥芯焊絲
直徑（mm）2.8 3.2堆焊層硬度（HRC）58-62特點及主要功能復合板專用明弧藥芯焊絲
HHA(Z)復合板專用明弧藥芯焊絲
直徑（mm）2.8 3.2堆焊層硬度（HRC）59-63特點及主要功能
復合板專用明弧藥芯焊絲（單層焊接）
HHBMo(Z)磨煤輥明弧焊絲
直徑（mm）2.8 3.2堆焊層硬度（HRC）60-62特點及主要功能
磨煤輥明弧焊絲HHBNb(Z)水泥輥明弧焊絲
直徑（mm）2.8 3.2堆焊層硬度（HRC）60-63特點及主要功能
水泥輥明弧焊絲NPM-0耐磨藥芯焊絲連鑄機結晶器足輥表面的堆焊耐磨板整板、耐磨板加工部件、耐磨件修復、耐磨管道、耐磨板焊絲、磨煤輥焊絲、立磨堆焊焊絲、擠壓輥（輥壓機）堆焊焊絲、軋輥堆焊焊絲、替代焊條堆焊焊絲、高錳鋼堆焊焊絲、高硬度焊絲、高碳高鉻堆焊焊絲、復合板焊絲、不銹鋼氬弧打底焊絲、耐磨焊條等。
HHB(Z)復合板專用明弧藥芯焊絲
施焊前，焊條須經250～350℃烘焙1～2h，隨烘隨用；
焊前必須對焊件清除鐵銹、油污、水份等雜質；
埋弧焊藥芯焊絲采用107焊劑，焊前焊劑107應烘干300℃×1h；
一般用于堆焊后不進行機加工的工件。
錘頭、錘盤制造及修復用焊接材料（材料種類：1.焊條；2.CO2氣保護藥芯焊絲Ф1.6）
|
牌號 |
種類 |
硬 度（HRC） |
性能及主要用途 |
|
GM1 |
1 |
|
專用于高錳鋼、超高錳鋼件堆焊修復時的打底層堆焊。 |
|
ZD3 |
1 |
55～59 |
主要用于已磨損的大型錘式破碎機50公斤、120公斤類型的錘頭沖擊部位的多層堆焊修復，磨損嚴重的部位可一次堆焊20～40mm，堆焊層抗裂性能優良，具有良好的抗沖擊性、耐磨性。 |
|
ZD6 |
1 |
焊后硬度 35～40 沖擊后50～55 |
主要用于修復沖擊條件下的磨料磨損部件，如高錳鋼材質的顎板、破碎機錘頭、板錘、挖掘機斗齒等。堆焊層具有良好的抗沖擊性、耐磨性和良好的沖擊硬化效果。 |
|
TM55 |
1 |
55～59 |
主要用于破碎機錘頭嚴重磨損部位的堆焊修復，一般堆焊1～2層即可,也可用于塔篦齒修復。根據不同的使用場合，可有選擇的使用，其耐磨性由高至低依次為TM-65、TDL-65、TDP-65、TDL-60、TM-55。 |
|
TDL-60 |
1 |
56～62 |
|
|
TDP-65 |
1 |
59～65 |
|
|
TDL-65 |
1 |
62～66 |
|
|
TM65 |
1 |
61～66 |
|
|
MD501 |
2 |
52～55 |
用于破碎機錘頭、錘盤舊件的現場堆焊修復，堆焊層有裂紋，但耐磨性能優良，不影響使用。 |
|
ZD5 |
2 |
48～52 |
用于破碎機錘頭、錘盤的新品制造及舊件的現場堆焊修復，堆焊層抗裂性能優良。 |
|
ZD310 |
1、2 |
57～62 |
主要用于中、高溫工況下破碎機錘頭的維護及修復，其高溫耐磨性能優良。 |
|
TN65 |
1 |
62～66 |
主要用于中、高溫工況下破碎機錘頭的維護及修復，其抗磨粒磨損性能優于碳化鎢焊條，高溫耐磨性能優良。 |
風機修復用焊接材料（材料種類：1.焊條；2.CO2氣保護藥芯焊絲Ф1.6）
|
牌號 |
種類 |
硬度(HRC) |
性能及主要用途 |
備注 |
|
DH-55F |
2 |
52～57 |
主要用于風機新品制造的預保護堆焊，也常用于常溫下各類磨損工件的堆焊修復。 |
可現場檢測風機動平衡 |
|
DH-60F |
2 |
59～65 |
主要用于風機新品制造的預保護耐磨堆焊及再生性修復，也常用于常溫及高溫下受劇烈磨粒磨損、中等沖擊部件的堆焊修復。 |
|
|
TM55 |
1 |
55～59 |
主要用于風機葉輪的現場修復及再生性修復，根據風機工作的溫度及磨損情況，由低到高選用焊條TM55、TDL-65、TN65。 |
|
|
TDL-65 |
1 |
62～66 |
||
|
TN65 |
1 |
62～66 |
部分材料高溫硬度測試
|
牌號 |
種類 |
試驗溫度t（℃） |
高溫硬度值（HV3） |
|||
|
ZD5 |
1 |
550 |
425 |
428 |
428 |
/ 427 |
|
TDL-65 |
1 |
700 |
334 |
334 |
332 |
/ 333 |
|
TN65 |
1 |
700 |
421 |
440 |
421 |
/ 427 |
|
TN65 |
1 |
650 |
500 |
535 |
505 |
/ 513 |
|
ZD310 |
1 |
650 |
397 |
464 |
444 |
/ 435 |
堆焊工藝及其它
|
焊條類 |
直徑（mm） |
Ф3.2 |
Ф4.0 |
Ф5.0 |
包裝形式：盒裝 單件重量：20公斤 |
|
焊接電流（A） |
80～140 |
140～200 |
180～220 |
||
|
CO2氣保護 藥芯焊絲 |
直徑（mm） |
Ф1.6 |
包裝形式：真空層繞盤裝 單件重量：15公斤 |
||
|
焊接電流（A） |
220～350 |
||||
|
焊接電壓（V） |
25～35 |
||||
|
氣體流量（L/min） |
15～20 |
||||
水輪機專用焊接制造及修復材料
|
牌號 |
類別 |
符合標準 |
規格 |
|
0Cr13Ni4MoRe、0Cr13Ni5MoRe、0Cr13Ni6MoRe |
焊條 |
AWS E410NiMo |
Ф3.2、Ф4.0、Ф5.0 |
|
00Cr13Ni4MoRe、00Cr13Ni5MoRe、00Cr13Ni6MoRe |
AWS E410NiMoL |
Ф3.2、Ф4.0、Ф5.0 |
|
|
ER415、 ER415L |
氣保護 焊絲 |
AWS ER410NiMo(L) |
Φ1.2、Ф1.6 |
|
ER416、 ER416L |
|
Φ1.2、Ф1.6 |
材料主要用途及性能
|
牌號 |
主要用途 |
主要性能 |
|
0Cr13Ni4-6MoRe |
主要用于同材質鑄鋼件的補焊和水電站過流部件氣蝕磨損后的堆焊修復以及同材質結構件的焊接。 |
為低氫型藥皮馬氏體不銹鋼焊條。堆焊層具有良好的抗氣蝕耐泥沙磨損性能。焊條焊接工藝性能良好，采用直流反接，適合于全位置焊接。堆焊工藝簡單，焊前不預熱，焊后不用熱處理，堆焊層可以切削加工。 |
|
00Cr13Ni4-6MoRe |
||
|
ER415、ER415L |
用于同材質鑄鋼件的補焊和水電站過流部件氣蝕磨損后的大面積堆焊修復以及水輪機過流部件的制造焊接。 |
為馬氏體不銹鋼氣保護焊絲，純氬保護或富氬氣體保護，具有優良的焊接工藝性能。 |
|
ER416、ER416L |
為三相不銹鋼氣保護焊絲，純氬保護或富氬氣體保護，具有優良的焊接工藝性能。 |
熔敷金屬化學成分（%）
|
牌號 |
C |
Si |
<, FONT size=2>Mn |
Cr |
Ni |
Mo |
S |
P |
|
0Cr13Ni4-6MoRe |
≤0.06 |
≤1.0 |
≤2.0 |
<P style="TEXT-INDENT: 2 |
|
|
|
|

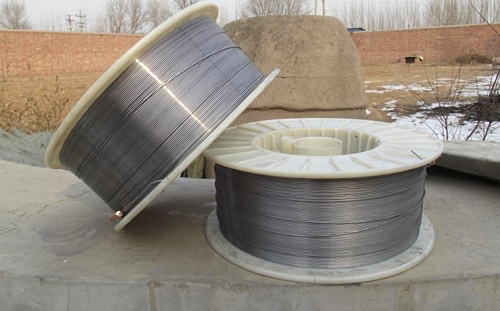

盤裝藥芯耐磨焊絲/1.6mm1.2mm 一盤15公斤高硬度65
|
HB-YD405A(Q) 耐磨藥芯焊絲 |
|
52-59 |
用于熱軋輥開坯輥堆焊 |
|
HB-YD430A(Q) 耐磨藥芯焊絲 |
|
20-35 |
用于打底焊 |
|
HB-YD488A(Q) 耐磨藥芯焊絲 |
|
45-50 |
用于軋輥堆焊 |
|
HB-YD507MoA(Q) 耐磨藥芯焊絲 |
|
35-45 |
用于閥門堆焊 |
|
HB-YD507MoNb(Q) 耐磨藥芯焊絲 |
|
33-42 |
用于閥門堆焊 |
|
HB-YD518(Q) 耐磨藥芯焊絲 |
|
40-50 |
用于連鑄輥堆焊 |
|
HB-D467Q) 耐磨藥芯焊絲 |
|
52-55 |
用于二鐵盾構施工具刃口堆焊 |
|
HB-YD58(Q) 耐磨藥芯焊絲 |
|
55-62 |
用于堆焦機磨靴堆焊 |
|
HB-YD67(Q) 耐磨藥芯焊絲 |
|
58-63 |
用于耐磨表面的堆焊 |
|
HB-YD688(Q) 耐磨藥芯焊絲 |
|
50-55 |
高鉻合金焊絲，用于耐磨打底堆焊 |
|
HB-YD888(Q) 耐磨藥芯焊絲 |
|
55-63 |
高鉻合金焊絲，用于耐磨表面堆焊 |
|
HB-YD888Ni(Q) 耐磨藥芯焊絲 |
|
55-60 |
高鉻合金焊絲，用于耐磨表面堆焊 |
|
HB-YD888MoW(Q) 耐磨藥芯焊絲 |
|
55-60 |
高鉻合金高溫耐磨焊絲，耐磨表面堆焊 |
|
HB-YD95(Q) 耐磨藥芯焊絲 |
|
55-63 |
高鉻合金焊絲，用于耐磨表面堆焊 |
|
HB-YD988(Q) 耐磨藥芯焊絲 |
|
55-63 |
高鉻合金焊絲，用于耐磨表面堆焊 |
|
HB-YD114(Q) 耐磨藥芯焊絲 |
|
50-55 |
高錳鋼焊絲，用于受強烈沖擊表面堆焊 |
|
HB-YD115(Q) 耐磨藥芯焊絲 |
|
50-55 |
高錳高鉻焊絲，用于受強烈沖擊表面堆焊 |
|
HB-YD165(Q) 耐磨藥芯焊絲 |
|
60-65 |
高硬度耐磨焊絲，適用于磨粒磨損表面堆焊 |
|
HB-YD265(Q) 耐磨藥芯焊絲 |
|
60-65 |
高硬度耐磨焊絲，適用于磨粒磨損表面堆焊 |
|
HB-YD258(Q) 耐磨藥芯焊絲 |
|
55-60 |
用于耐磨表面堆焊 |
