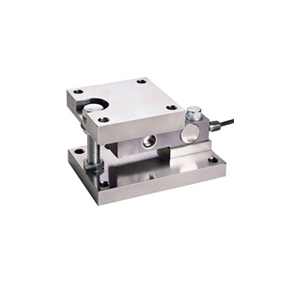

產品型號：GNS-M02
產品量程：0～0.3,0.5,1,2,3,5,10,15,20,25t
產品介紹
產品特點：
1 、稱重傳感器采用焊接密封，防護等級IP68 ，可在各種惡劣環境下使用 ；
2 、傳感器滿足 OIML R60 C3 的要求
3 、結構獨特，可方便地安裝在各種槽罐
4 、三種頂板結構（固定式、半浮動式 、浮動式）可以消除槽罐因熱脹冷縮帶來的稱量誤差
5 、支撐螺栓，防止設備傾覆
6 、安裝簡單、快速 ；
7 、維護方便，節約停機維護時間 ；
8 、適用于惡劣環境下槽罐的配料及過程稱重控制 。
安裝說明：
GNS-M02稱重模塊分為靜載和動載兩種形式，客戶根據料罐的靜/動狀態來選擇模塊的形式。
（一）GNS-M02靜載稱重模塊
<安裝使用注意事項>
1、為保證搬運、運輸過程中產品不受損傷，本模塊出廠時頂板為鎖緊狀態，現場安裝時應將鎖緊螺母松開(約2-3mm)確保模塊的正確使用。
2、 稱重傳感器的安裝預緊力在出廠時已調整好，實際使用不可隨意調整，確保稱量的準確性。
(一) GNS-M02靜載稱重模塊使用說明書
(二) GNS-M02動載稱重模塊使用說明書
特別注意：

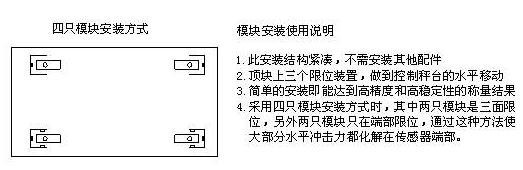

和GNS-M02靜載模塊不同， 動載模塊只有一種結構形式。它通過傳感器承載壓頭的搖柱原理，在承受水平用力后向四周搖擺，系統穩定后，壓頭將自動恢復到原先的垂直受力位置，保證了稱量精度和穩定性。
技術參數：
|
額定載荷 Rated capacities(Emax) |
0.3,0.5,1,2,3,5,10,15,20,25t |
|
靈敏度Sensitivity |
2.0±0.002 mV/V |
|
綜合誤差 Total error |
±0.02 %F.S |
|
蠕變(30分鐘)Creep error(30min) |
±0.02 %F.S |
|
零點平衡 Zero balance |
±1 %F.S |
|
零點溫度影響 TCO |
±0.02 %F.S/10℃ |
|
輸出溫度影響 TC SPAN |
±0.02 %F.S/10℃ |
|
輸入阻抗 Input impedance |
400 ±10 Ω(ohms) |
|
輸出阻抗 Output impedance |
350 ±2 Ω(ohms) |
|
絕緣電阻Insulation impedance |
≥5000MΩ |
|
溫度補償范圍Temperature range,compensated |
-10℃～+40℃ |
|
工作溫度范圍 Temperature range,operating |
-30～+70℃ |
|
安全過載Maximum safe overload |
150 %F.S |
|
極限過載Ultimate overload |
200 %F.S |
|
推薦激勵電壓Excitation,recommend |
10~12 V DC |
|
最大激勵電壓Excitation maximum |
15 V DC |
|
密封等級 Protection Class |
IP68 |
|
材質 Construction |
合金鋼Alloy Steel 不銹鋼stainless Steel |
|
電纜 Cable |
Length3m Diameter：φ6mm |

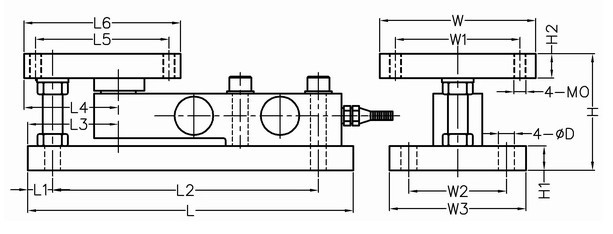

外形尺寸（mm)：
對應尺寸（mm):
|
額定載荷（t） |
W |
W1 |
W2 |
W3 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
H |
H1 |
H2 |
MO |
D |
|
0.3,0.5,1,2,3 |
128 |
102 |
80 |
112 |
286 |
32 |
226 |
96 |
99 |
124 |
150 |
102 |
23 |
28 |
M10 |
Φ13 |
|
5 |
152 |
120 |
102 |
152 |
318 |
32 |
257 |
99 |
102 |
146 |
178 |
130 |
30 |
38 |
M16 |
Φ17 |
|
10 |
154 |
122 |
106 |
154 |
360 |
35 |
295 |
105 |
108 |
152 |
184 |
168 |
45 |
45 |
M20 |
Φ21 |
|
15,20 |
220 |
170 |
170 |
220 |
400 |
25 |
350 |
115 |
115 |
170 |
220 |
213 |
55 |
55 |
M24 |
Φ26 |

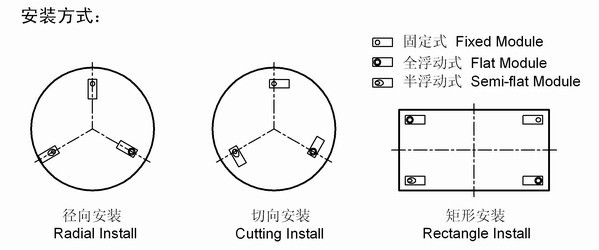

稱重系統一般由一個固定模塊，一個半浮動模塊及若干浮動模塊組成，半浮動模塊必須安裝在固定模塊的對角；固定模塊的安裝點不會產生水平位移，因此在系統設計過程中，管道和電器連接部分應靠近該點,半浮動模塊和浮動模塊使系統能圍繞固定點移動，消除容器變形對稱重產生的影響。
（二）GNS-M02動載稱重模塊
產品說明：
1、稱重傳感器采用焊接密封，防護等級 IP68 ，可在各種惡劣環境下使用
2、傳感器滿足 OIML R60 C3 的要求
3、自穩定承壓頭設計，始終保持正確的加載位置，稱量重復性好
4、安裝簡單、快速，維修方便，節約停機維護時間
5、適用于惡劣環境下槽罐的配料過程稱重控制
6、適用于如滾道秤等有水平沖擊力場合的稱重
|

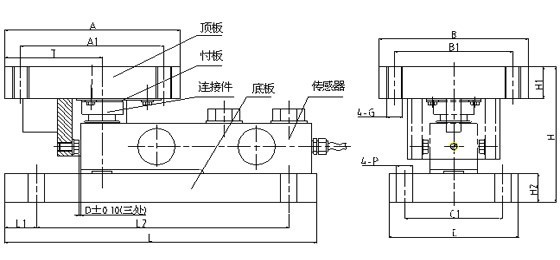

載荷對應參數(mm)： |
||||||||||||||||
|
額定載荷（ t ） |
L |
L1 |
L2 |
A |
A1 |
B |
B1 |
C |
C1 |
H |
H1 |
H2 |
T |
G |
P |
D |
|
0.5~3 |
286 |
32 |
226 |
150 |
124 |
128 |
102 |
112 |
80 |
107 |
28 |
23 |
96 |
M10 |
Φ 13 |
1.6 |
|
5 |
317.5 |
32 |
257 |
178 |
146 |
152 |
120 |
152 |
102 |
146 |
38 |
30 |
99 |
M16 |
Φ 17 |
1.6 |
|
10 |
360 |
32 |
295 |
184 |
152 |
154 |
122 |
154 |
106 |
216 |
45 |
45 |
105 |
M20 |
Φ 21 |
3 |
|
15,20 |
400 |
25 |
350 |
220 |
170 |
220 |
170 |
220 |
170 |
255 |
55 |
55 |
115 |
M24 |
Φ 26 |
3 |
