手動襯氟閘閥、耐酸堿閘閥

設計與制造：GB12235
結構長度：GB12221(1系列)
法蘭連接尺寸：GB4216、JB78
用途：
VTJ641Fs氣動襯氟截止閥專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。

適用溫度：≤80℃ ≤100℃、≤120℃
≤150℃(按照襯里材料)

材料：
閥  體：鑄鐵、碳鋼、不銹鋼
閥  蓋：鑄鐵、碳鋼、不銹鋼
襯  里：氟塑料
氣  缸：球墨鑄鐵
活  塞：碳鋼
閥  瓣：碳鋼、不銹鋼，完全包覆氟塑料
閥  桿：碳鋼、不銹鋼，部分包覆氟塑料
手  輪：鑄鐵、碳鋼

壓力等級：
0.6 1.0 1.6
測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1

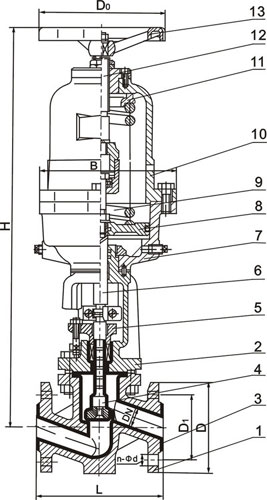

部件列表：
1.閥體   2.閥蓋   3.閥體襯里   4.閥瓣  5.壓蓋   6.中閥桿   7.下氣缸    8.活塞    9.彈簧    10.上氣缸   11.壓盤  12.上閥桿    13.手輪
