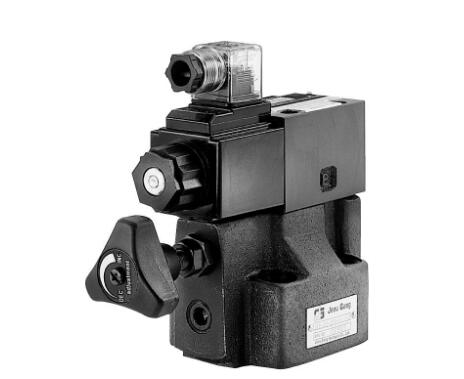

CPDT-06-50-ET-10-FPT臺灣JGH久岡液控單向閥

控制油壓機電氣的過程有八個方面，通過這八個方面更直觀的反應了油壓機電氣控制過程。
（1）主缸快進
將開關置于自動檔，按下SB2，交流接觸器KM得電，電動機啟動。中間繼電器KA1相繼得電，電磁閥1Y、3Y、6Y得電。此時液壓系統向主缸上腔供油，在補油油箱的協助下主缸快速下行；
（2）主缸工進
當滑塊觸及行程開關SQ2，中間繼電器KA2得電，這時電磁閥1Y、3Y、7Y得電，主缸由快進變為工進；
（3）主缸保壓

當主缸無桿腔的壓力達到壓力繼電器設定壓力后，YJ閉合，所有電磁換向閥失電，進行保壓；
（4）主缸泄壓
保壓一段時間后，中間繼電器KA3得電，電磁換向閥4Y得電，主缸上腔開始泄壓；
（5）主缸退回
泄壓完成后，中間繼電器KA4得電，電磁閥2Y、5Y、12Y得電，主缸下腔進油，滑塊回程，觸及行程開關SQ1，運動停止；
（6）工件頂出

按下按鈕SB4，中間繼電器KA5得電，電磁換向閥2Y、9Y、10Y得電，頂出缸下腔進油，活塞桿上行將工件頂出；
（7）頂出缸退回
按下按鈕SB5，中間繼電器KA6得電，電磁換向閥2Y、8Y、11Y得電，液壓油進入頂出缸上腔，頂出缸回程。
（8）停機

按下SB0或SB1，液壓機停止工作。如果液壓機接入狀態為自動檔，按下SB3也可使液壓機停止運行。
