詳細介紹：

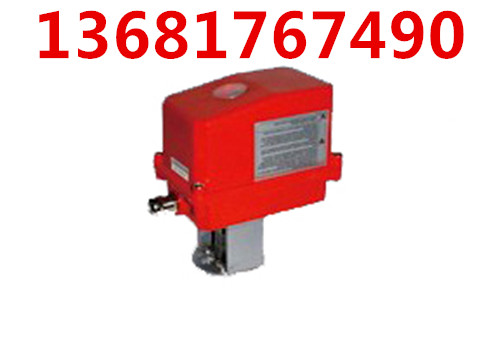

產品名稱：CTF電動執行機構
產品類別：CTF電動執行機構
產品編號：CTF電動執行機構
一、產品特點
1、外殼采用新型合金材料，輕便小巧, 靜電噴涂工藝，具有金屬質感，防震防摔
2、采用機加工齒輪傳動機構，輸出力矩大，運行電流平穩，噪音小
3、產品手電一體設計，同時有透明視窗，閥門開關狀態，一目了然
6、有源和無源信號輸出, 可與多種型號、規格、材質閥門選配
4、執行裝置連接部分按照國際5211標準接口，可實現閥門的直接對插裝配，傳動效率高
7、閥門通過聯軸器、支架相連，安裝方便； 采用雙密封結構，密封等級IP65
二、簡單參數
|
執行器 型號 |
使用 電壓 |
電機 功率 |
額定 電流 |
輸出 扭矩 |
工作 壓力 |
環境 溫度 |
開關 時間 |
出線 數 |
重 量 |
|
CTF002 |
AC220V |
14W |
150mA |
20NM |
0-1.6MPa |
0-50° |
10-12s |
2-6線 |
1.4kg |
|
CTF004 |
AC220V |
25W |
500 mA |
40NM |
0-1.6 MPa |
0-60° |
10-25s |
2-6線 |
2.6kg |
|
CTF005 |
DC6V DC12V DC24V AC220V/50HZ有源和無源 DC12/24V（內部斷電）無源信號 |
交流10W 直流25W
|
直流600mA 交流400mA
|
20NM
|
0-1.6MPa
|
0-100°
|
10-15 s
|
2-6線
|
1.9kg |
|
CTF010 |
DC12V DC24V AC220V |
25W |
500 mA |
100NM |
0-1.6MPa |
0-60° |
18-25s |
2-6線 |
3kg
|
三、執行器可配閥體規格
|
閥型 型號 |
CTF002 |
CTF004 |
CTF005 |
CTF010 |
|
球閥 |
DN15-50 UPVC DN15-25不銹鋼 |
DN50-40 UPVC 鑄鐵 不銹鋼 |
DN15-DN50 UPVC 鑄鐵 不銹鋼 |
DN50-65 UPVC 鑄鐵 不銹鋼 |
|
蝶閥 |
DN40-50 UPVC 鑄鋼 /鐵 不銹鋼 |
蝶閥DN40-80UPVC 鑄鋼 /鐵 不銹鋼 |
DN40-DN100 UPVC 鑄鋼/鐵 不銹鋼 |
DN50-125 UPVC 鑄鋼 /鐵 不銹鋼 |
四、產品配線圖
CTF系列產品配線圖
CR11（交流無源觸點）配線圖
1. SW與OPEN相連，閥開，到位后內部自動斷電，黑綠線輸出開到位信號，閥門保持在全開狀態。
2.SW與CLOSE相連，閥關，到位后內部自動斷電，黑紅線輸出關到位信號，閥門保持在全關狀態。
CR12（交流有源觸點）配線圖
1.SW與OPEN相連，閥開，到位后內部自動斷電，黃綠線輸出開到位信號，閥門保持在全開狀態。
2.SW與CLOSE相連，閥關，到位后內部自動斷電，黃紅線輸出關到位信號，閥門保持在全關狀態。
CR13（直流有源觸點）配線圖
1.SW與OPEN相連，閥開，到位后內部自動斷電，黃綠線輸出開到位信號，閥門保持在全開狀態。
2.SW與CLOSE相連，閥關，到位后內部自動斷電，黃紅線輸出關到位信號，閥門保持在全關狀態。
CR14（直流無源觸點）配線圖
1.SW與OPEN相連，閥開，到位后內部LS.1斷開LS.3導通，黑綠線輸出開到位信號，閥門保持在全開狀態。
2.SW與CLOSE相連，閥關，到位后內部LS.2斷開LS.4導通，黑紅線輸出關到位信號，閥門保持在全關狀態。
CR15（直流微控制器控制方式）配線圖
1.SW與OPEN相連，閥開，到位后內部LS.1導通，控制器在檢測到AOLS后斷電，閥門保持在全開狀態。
2.SW與CLOSE相連，閥關，到位后內部LS.2導通，控制器在檢測到ACLS相斷電，閥門保持在全關狀態。
