金鈦YX741X/H-16可調式減壓閥/穩壓閥 工藝高超

本文源自：http://cn.made-in-china.com/showroom/jintai1110

1.YX741X/H-16可調式減壓閥/穩壓閥概述：

 水利操控閥就是水壓操控的閥門，水力操控閥由一個主閥及其附設的導管﹑導閥﹑針閥﹑球閥和壓力表等構成。依據運用目的﹑功能及場所的不同可演成為遙控浮球閥﹑減壓閥﹑緩閉止回閥﹑流量操控閥﹑泄壓閥﹑水力電動操控閥、水泵操控閥等。

    YX741X/H隔膜可調式減壓穩壓閥前要裝置過濾器，并應便于排污的需求。隔膜可調式減壓穩壓閥是安裝于高層建筑給排水系統管道上，將進口壓力減至某一需要的出口壓力的特種閥門。YX741X隔膜可調式減壓穩壓閥依靠本身能量使出口壓力保持穩定在設定植，即出口壓力不因進口壓力及流量的變化而變化，并且閥門控制系統的進口處裝有一個自清潔濾網，利用流體特性，使比重較大、直徑較大的懸浮顆粒不會進入控制系統，確保系統循環通暢無阻，使YX741X/H隔膜可調式減壓穩壓閥能安全可靠地運行。

  YX741X/H 可調式減壓穩壓閥首要用于高層建筑和工礦企業以及醫藥、食物等范疇的管路體系中，將較高的上游壓力降為符合需求的下流正常運用壓力。

2.YX741X/H-16可調式減壓閥/穩壓閥特點：

1.減壓效果可靠，出口壓力不受進口壓力及流量變化的影響，既可減動壓，又是可減靜壓。

2.調壓操作方便。只需調節先導閥的調節螺釘，就能獲得精確，穩定的出口壓力。

3.節能效果好。閥體采用了全通流線型直流式設計，壓力損失小，流量大，且體積小，重量輕。



3.YX741X/H-16可調式減壓閥/穩壓閥工作組成及原理:

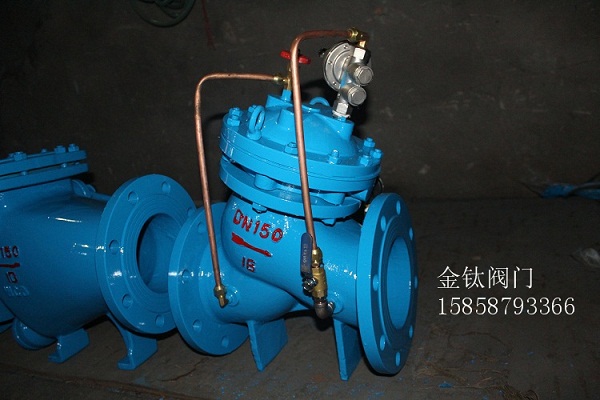

金鈦閥門生產的YX741X可調式減壓穩壓閥由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋作用來穩定出口壓力。本產品利用針型調節閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。



4.YX741X/H-16可調式減壓閥/穩壓閥運行操作：

1）要避免存留臟物、雜物進入減壓閥減壓保障系統。新建或者改造工程的減壓系統管網，很可能遺留沙粒、麻絲、雜物。投運前，一般都應進行水沖洗，滿足清潔要求后，最后裝上過濾器濾芯，這樣才能避免雜物流入減壓閥，杜絕減壓閥卡芯現象。在系統進入工作后，保障減壓系統的水流暢通與否，與設置在系統上的過濾器流通能力關系密切，如濾芯被雜物嚴重吸附，則會影響減壓閥的工作，為此必需對過濾器進行定期檢查，及時清除污穢。實踐表明這項工作2至3個月必須進行一次，有些可調式(彈簧式、薄膜式)減壓閥，其主閥或者導閥自身設置過濾器，同樣需要定期拆洗濾芯。

2）減壓閥組應定期輪換工作。設計時減壓閥應兩套并列安裝。減壓通路兩側都輔以波紋管密封截止閥，可啟閉任一減壓通道，為使并列的兩套減壓閥通道能正常工作，常規一個月輪流交換一次，擱置時間過長減壓通道死水結垢，減壓元件閥芯會卡住失效。

3）加強減壓閥保障系統的管理巡視，要注意觀察減壓閥本身的工作動態。閥前、閥后壓力數值接近，表明減壓閥本身已存在故障。即活塞式減壓閥的閥芯與閥體間的平面密封橡膠件損壞；薄膜式可調型減壓閥主閥膜片有裂痕及導閥連通管堵塞，造成減壓閥減壓作用削弱或者失效。



5.YX741X/H-16可調式減壓閥/穩壓閥技術參數

公稱壓力Mpa	殼體實驗壓力Mpa	密封實驗壓力Mpa	調壓范圍Mpa	適用介質	適用溫度℃
1.0	1.5	1.1	0.09-0.8	水	80
1.6	2.4	1.76	0.15-1.4
2.5	3.75	2.75	0.2-2.0

6.YX741X/H-16可調式減壓閥/穩壓閥常見問題和解決方案：

1，正常負載時,控制壓力超過設定值。

A,原因可能是導閥閥芯與閥座間有污垢或雜質。

松開調節螺栓,去除不銹鋼管接頭。通入介質。如介質從導閥接口流出,則需拆下導閥閥芯閥，座組件清洗或更換。

B, 主閥閥芯與閥座間有雜質。

檢查并清洗閥芯和閥座



 2,   僅在低負載時,控制,壓力超過設定值。

A, 主閥閥芯與閥座磨損或有雜質。檢查并清洗減壓閥主閥閥芯閥座。

B, 減壓閥的選型過大。在低負載下,調節設定壓力調節螺栓，達到所需的壓力。

C, 旁通閥未關緊或泄漏。檢查并修理。



3，  減壓閥不能打開。

A, 主閥閥桿與導承有雜質，拆卸,檢查并清洗。

B, 主閥隔膜破裂。關緊旁通閥,處拆下主隔膜盤處不銹鋼管接頭。如有介質從隔膜室流出,則表明隔膜已損壞并需更換。

C, 導閥閥座被雜質堵塞。拆下閥芯閥座組件,檢查并清洗

D, 控制孔堵塞。檢查并清洗



4，控制壓力過低。

A，介質過濾器堵塞，檢查并拆洗介質過濾器。

B， 調節螺栓設定不當，重新調整設定調節螺栓。

C， 減壓閥選型太小，重新核定蒸汽用量與減壓閥流體能力。

D，介質主隔膜破裂，處拆下主隔膜盤處不銹鋼管接頭。如有介質從隔膜室流出,則表明隔膜已損壞并需更換。

E， 上游介質壓力供應太低，重新檢查。

F， 上游波紋管截止閥處于半開狀態。調整



5，減壓閥不能關閉。

        A,減壓閥取壓管堵塞，檢查并清洗不銹鋼感應管和接頭。

        B,導閥隔膜破裂，介質從導閥頂部溢出，檢查并更換導閥隔膜。

        C, 導閥或主閥閥座磨損無法完全關閉，檢查并維修。

  減壓閥只有按時檢修，維護保養，才能確保長久穩定運行，避免由于減壓閥失靈導致的非計劃性停機。

金鈦YX741X/H-16可調式減壓閥/穩壓閥 工藝高超

訂貨須知：

閥門選購須知

1、根據使用場所、用途，且了解有關法規、規格、標準、方針、許用認可后既可選用適合各種要求的閥門;

2、確認閥門的工作條件、適用介質、工作壓力、介質溫度;

3、確定與管道相匹配的公稱通徑：DN(mm)、NPS( " );

4、確定與管道相連接方式：法蘭式、內(外)螺紋式、焊接式、對夾式、卡箍式、卡套式等;

5、確定閥門操作的驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、電磁動、電液動等;

6、確認閥門的類型：閘閥、截止閥、節流閥、柱塞閥、球閥、蝶閥、隔膜閥、旋塞閥、止回閥、安全閥、疏水閥、減壓閥及其它特種閥;

7、確定閥門的使用形式：開關型、調節型、安全型等;

8、確定閥門殼體及內件的材料：碳鋼、合金鋼、不銹鋼、球墨鑄鐵、灰鑄鐵、銅合金、鋁合金、塑料等;

9、確定閥門的密封性能要求、密封等級或密封泄漏量;

10、確定閥門的防護涂層要求、包裝要求、運輸要求;

11、特殊需要的閥門還應確定：結構長度、閥門高度、外型尺寸、流阻、排放能力、流量特性、防護等級、防爆性能等參數;

12、確定閥門的安裝位置及姿勢。
