不銹鋼電動三通球閥、進口電動法蘭三通球閥Q945F-16P
|
|
品牌：VATTEN/法登
|
|
型號：VT2DEF33A
|
|
結構形式：浮動球三通式
|
|
|
|
材質：不銹鋼
|
|
連接形式：法蘭
|
|
公稱通徑：50 mm
|
|
|
|
適用介質：水
|
|
壓力環境：常壓
|
|
工作溫度：常溫
|
|
|
|
驅動方式：電動
|
|
流動方向：換向
|
|
標準：國標
|
|
|
|
零部件及配件：執行器
|
|
用途：疏水
|
|
類型：三通式
|
|
|
|
作用對象：水
|
|
|
|
|
|

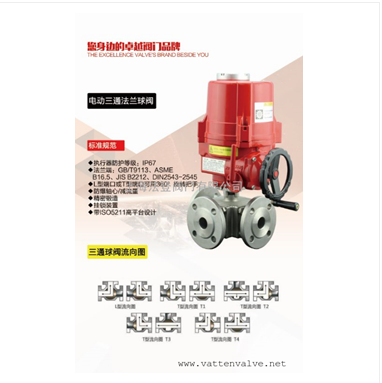

不銹鋼電動三通球閥，進口電動三通球閥Q945F-16P可分為L型和T型。L型三通球閥用于介質流向的切換，能使相互垂直的兩個通道連通（如流向圖L型）。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。（如流向圖T型）
不銹鋼氣動三通球閥設計特性:
防火結構設計
ISO 5211平臺設計便于安裝自動開關裝置
閥桿與閥體之間防靜電裝置
閥桿防爆出裝置設計
不銹鋼氣動三通球閥應用標準:
設計與制造:GB/T12237, ANSI B16.34, API 608
結構長度:GB/T12221，ASME B16.10, JIS B2002
法蘭尺寸 : GB/T9113，ASME B16.5, JIS B2212/JIS B2214
檢驗與試驗 :GB/T13927
防火測試: API 607 4th 1993
壁厚:ASME B16.34
公稱通徑：DN8-DN30
閥體材質：鑄鋼、304、316、316L
球體材質：304、316、316L
閥座材質：PTFE
連接方式：法蘭
壓力等級：PN10/PN16/PN25/PN40
溫度范圍：-20~+155℃
控制方式：手柄、渦輪、電動、氣動等
氣動執行器：雙作用、單作用（常閉、常開）
氣動附件 ：電磁閥、限位開關、電氣定位器、手輪離合器、空氣過濾減壓閥
電動執行器：開關型帶無源信號、開關帶4-20mA反饋、智能調節式輸入輸出4-20mA
可 選：可選防爆型電動執行器；防爆等級：EX dⅡBT4 EX dⅡCT6
電 壓：AC220V AC110V AC380 DC12V DC24V DC110V
